Umumiy sensorlarning turlari qanday?

Sensor jismoniy va kimyoviy ta'sirlarni o'lchash uchun yangi yuqori texnologiyali texnologiyadan foydalanadigan komponent hisoblanadi. Ko'pincha elektron yoki optik signallarni aniqlash va ularga javob berish uchun ishlatiladi, shuning uchun ko'p navlar mavjud. Quyida sensorlar turlari haqida batafsil ma'lumot berilgan:

1. Qarshilik sensori

• Rezistiv sensor - bu o'lchangan jismoniy miqdorlarni, masalan, siljish, deformatsiya, kuch, tezlanish, namlik, harorat va boshqalarni qarshilik qiymatlariga aylantiradigan qurilma. Asosan qarshilik kuchlanish turi, piezorezistiv turdagi, termal qarshilik, issiqlikka sezgir, gazga sezgir va namlikka sezgir kabi rezistiv sezgir qurilmalar mavjud.

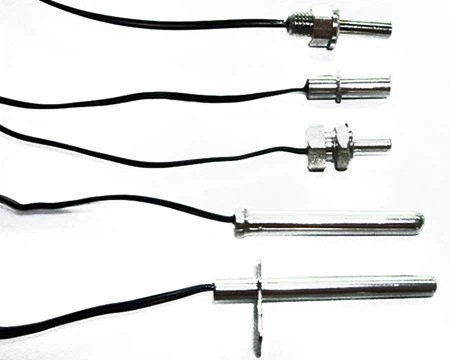

2. Harorat sensori

• Harorat sensori, asosan, qarshilikning qarshilik qiymati va termojuftning potentsiali turli haroratlarda muntazam ravishda o'zgarib turadigan printsipga asoslanadi va biz o'lchash kerak bo'lgan harorat qiymatini olishimiz mumkin. Harorat sensorlarining nafaqat keng assortimenti, balki turli xil kombinatsiyalar ham mavjud. Tegishli mahsulotlar turli joylarga ko'ra tanlanishi kerak.

3. Bosim sensori

• Bosim sensori sanoat amaliyotida eng ko'p ishlatiladigan sensordir. U suvni tejash va gidroenergetika, temir yo'l transporti, aqlli binolar, ishlab chiqarishni avtomatik boshqarish, aerokosmik, harbiy sanoat, neft-kimyo, neft quduqlari, elektr energiyasi, kemalar, dastgohlar, quvurlar va boshqa ko'plab sanoat avtomatik boshqaruv muhitlarida keng qo'llaniladi. tarmoqlar.

4. Chastotani konvertatsiya qilish quvvat sensori

• Chastotani o'zgartiruvchi quvvat sensori kirish voltaji va oqim signallari bo'yicha AC namunasini amalga oshiradi, so'ngra namunaviy qiymatlarni kabellar va optik tolalar kabi uzatish tizimlari orqali raqamli kirishga ega ikkilamchi asbobga ulaydi va raqamli kirishga ega ikkilamchi asbob bo'yicha hisob-kitoblarni amalga oshiradi. kuchlanish va oqimning namunaviy qiymatlari, siz kuchlanish RMS qiymati, oqim RMS qiymati, asosiy kuchlanish, asosiy oqim, harmonik kuchlanish, harmonik oqim, faol quvvat, asosiy quvvat, harmonik quvvat va boshqa parametrlarni olishingiz mumkin.

5. Rezistiv kuchlanish sensori

• Datchikdagi qarshilik deformatsiya o'lchagichi metallning deformatsiya ta'siriga ega, ya'ni tashqi kuch ta'sirida mexanik deformatsiya sodir bo'ladi, shuning uchun qarshilik qiymati mos ravishda o'zgaradi. Qarshilik kuchlanish o'lchagichlarining ikki turi mavjud: metall va yarim o'tkazgich. Metall deformatsiya o'lchagichlarni sim turiga, folga turiga va kino turiga bo'lish mumkin. Yarimo'tkazgichli kuchlanish o'lchagichlari yuqori sezuvchanlik (odatda sim va folga turlaridan o'nlab marta) va kichik lateral effektlarning afzalliklariga ega.

6. Issiqlik qarshiligi sensori

• Issiqlik qarshiligining haroratini o'lchash metall o'tkazgichlarning qarshilik qiymati haroratni o'lchash uchun haroratning oshishi bilan ortib borayotgan xarakteristikaga asoslanadi. Ko'pgina termal qarshiliklar sof metall materiallardan tayyorlangan va hozirgi vaqtda platina va mis eng keng tarqalgan. Bundan tashqari, issiqlik qarshiligini ishlab chiqarish uchun nikel, marganets va rodyum kabi materiallar ishlatilgan. Bu, asosan, harorat va haroratga bog'liq parametrlarni o'lchash uchun qarshilik qiymatining harorat bilan o'zgarishi xarakteristikasidan foydalanadi. Ushbu sensor haroratni aniqlash aniqligi nisbatan yuqori bo'lgan holatlar uchun ko'proq mos keladi.





7. Lazerli sensor

• Lazer texnologiyasidan foydalangan holda o'lchovlarni amalga oshiradigan sensorlar. U lazer, lazer detektori va o'lchash sxemasidan iborat. Lazer sensori yangi turdagi o'lchash asbobidir. Uning afzalliklari shundaki, u uzoq masofali kontaktsiz o'lchash, tez tezlik, yuqori aniqlik, katta o'lchash diapazoni va yorug'lik va elektr shovqinlariga qarshi turish qobiliyatini amalga oshirishi mumkin. Lazer sensori ishlayotganida, lazer chiqaradigan diod lazer pulslarini chiqarish uchun mo'ljallangan maqsadga qaratilgan. Nishon tomonidan aks ettirilgandan so'ng, lazer nuri barcha yo'nalishlarda tarqaladi va tarqalgan yorug'likning bir qismi sensori qabul qiluvchiga qaytadi. Optik tizim tomonidan qabul qilingandan so'ng, u ko'chki fotodiodida tasvirlanadi.

8. Hall sensori

• Hall sensori - bu Hall effekti bo'yicha ishlab chiqarilgan magnit maydon sensori bo'lib, u sanoat avtomatlashtirish texnologiyasida, aniqlash texnologiyasida va axborotni qayta ishlashda keng qo'llaniladi. Xoll effekti yarimo'tkazgichli materiallarning xususiyatlarini o'rganishning asosiy usuli hisoblanadi. Hall effekti tajribasi bilan o'lchangan Hall koeffitsienti yarimo'tkazgich materiallarining o'tkazuvchanlik turi, tashuvchi kontsentratsiyasi va tashuvchining harakatchanligi kabi muhim parametrlarni aniqlashi mumkin.

9. Simsiz harorat sensori

• Simsiz harorat sensori nazorat ob'ektining harorat parametrlarini elektr signallariga aylantiradi va tizimni aniqlash, sozlash va boshqarish uchun simsiz signallarni qabul qiluvchi terminalga yuboradi. U to'g'ridan-to'g'ri umumiy sanoat issiqlik qarshiligi va termojuftning birlashma qutisiga o'rnatilishi mumkin va maydonni sezish elementlari bilan integratsiyalashgan strukturani tashkil qiladi. Odatda simsiz o'rni, qabul qiluvchi terminallar, aloqa seriyali portlari, elektron kompyuterlar va boshqalar bilan birgalikda ishlatiladi. Bu nafaqat kompensatsiya simlari va kabellarini tejaydi, balki signal uzatish buzilishi va shovqinlarni kamaytiradi, shu bilan yuqori aniqlikdagi o'lchov natijalarini oladi.

10. Aqlli sensorlar

• Aqlli sensorning vazifasi inson sezgilari va miyasining muvofiqlashtirilgan harakatlarini simulyatsiya qilish, uzoq muddatli tadqiqotlar va texnologiyani sinovdan o'tkazish bo'yicha amaliy tajriba bilan birgalikda taklif etiladi. Bu nisbatan mustaqil aqlli birlikdir. Uning tashqi ko'rinishi dastlabki apparat ishlashining qattiq talablarini engillashtirdi va sensorning ishlashi dasturiy ta'minot yordamida sezilarli darajada yaxshilanishi mumkin.

11. Ko'rish sensori

• Vizual sensor butun tasvirdan minglab pikselli yorug'likni olish qobiliyatini anglatadi. Rasmning ravshanligi va nozikligi ko'pincha piksellar soni bo'yicha ifodalangan piksellar soni bilan o'lchanadi. Ko'rish sensorlari butun tasvirdan yorug'likni tortib oladigan minglab piksellarga ega. Rasmning aniqligi va tafsilotlari odatda piksellar sonida ifodalangan piksellar soni bilan o'lchanadi.

12. Siqilish sensori

• Deplasman sensori, shuningdek, chiziqli sensor deb ataladi, bu joy almashishni elektrga aylantiradi. Deplasman sensori metall induksiyaga tegishli chiziqli qurilma. Sensorning vazifasi har xil o'lchangan jismoniy miqdorlarni elektrga aylantirishdir. U induktiv siljish datchiklari, sig'imli siljish datchiklari, fotoelektrik siljish datchiklari, ultratovushli siljish datchiklari, Hall Hall tipidagi siljish datchiklariga bo'linadi.

13. Panjara sensori

• Metrologik panjaralar odatda raqamli aniqlash tizimlarida yuqori aniqlikdagi chiziqli siljish va burchakli siljishni aniqlash uchun ishlatiladi. Bu CNC dastgohlarida keng qo'llaniladigan aniqlash qurilmasi. Panjara sensorining fazoviy o'lchamlari odatda taxminan 1 mkm ga yetishi mumkin, bitta panjara uzunligi 600 mm dan oshishi mumkin, asosiy panjara birlashtirilishi mumkin va o'lchov diapazoni bir necha metrdan oshishi mumkin.

14. Vakuum sensori

• Vakuum sensori ilg'or kremniy mikro ishlov berish texnologiyasi bilan ishlab chiqariladi. Bu sensorning asosiy elementi sifatida o'rnatilgan silikon piezorezistiv elementdan tayyorlangan mutlaq bosim o'tkazgichdir. Silikon-kremniy to'g'ridan-to'g'ri bog'lash yoki silikon-Pyrex shisha elektrostatikidan foydalanish tufayli Bog'lanish natijasida hosil bo'lgan vakuum mos yozuvlar bosimi bo'shlig'i va bir qator stresssiz qadoqlash texnologiyasi va aniq haroratni qoplash texnologiyasi mukammal barqarorlik va yuqori aniqlikning ajoyib afzalliklariga ega va turli vaziyatlarda mutlaq bosimni o'lchash va nazorat qilish uchun javob beradi.

15. Ultrasonik masofa sensori

• Ultrasonik masofani o'lchash sensori ultratovushli aks-sado oralig'i printsipini qabul qiladi va sensor va maqsad o'rtasidagi masofani aniqlash uchun aniq vaqt farqini o'lchash texnologiyasidan foydalanadi. To'g'ri o'lchash, kontaktsiz, suv o'tkazmaydigan, korroziyaga qarshi va arzon narxlardagi afzalliklarga ega bo'lgan kichik burchakli, kichik ko'r-ko'rona ultratovushli sensorni qabul qiladi. Boshqa afzalliklar, u suyuqlik darajasini va material darajasini aniqlash uchun qo'llanilishi mumkin. Noyob suyuqlik darajasi va material darajasini aniqlash usuli suyuqlik yuzasida ko'pik yoki katta silkinish mavjud bo'lganda barqaror chiqishni ta'minlaydi va aks-sadoni aniqlash qiyin.

16. Yuklash katakchasi

• Yuk xujayrasi tortishish kuchini elektr signaliga aylantira oladigan kuchni elektrga aylantiruvchi qurilma bo'lib, elektron tortish asbobining asosiy komponenti hisoblanadi. Quvvatni elektrga aylantirishni amalga oshiradigan ko'plab turdagi sensorlar mavjud va umumiy bo'lganlar qarshilik kuchlanish turi, elektromagnit quvvat turi va sig'im turidir. Elektromagnit quvvat turi asosan elektron tarozilar uchun ishlatiladi, sig'imli turi ba'zi elektron kran tarozilari uchun ishlatiladi va tortish asboblarining katta qismi qarshilik kuchlanish tipidagi yuk hujayralaridan foydalanadi. Qarshilik kuchlanish tipidagi yuk xujayrasi oddiy tuzilishga, yuqori aniqlikka va keng qo'llanilishiga ega va nisbatan yomon muhitda ishlatilishi mumkin.





17. Kapasitiv darajadagi sensor

• Kapasitiv darajadagi sensor sig'imli sensor va elektron modul sxemasidan iborat. U ikki simli 4~20mA doimiy oqim chiqishiga asoslangan. Konvertatsiya qilingandan so'ng, u uch simli yoki to'rt simli rejimda chiqarilishi mumkin. Chiqish signali 1~5V, 0~5V, 0~10mA va boshqa standart signallar sifatida shakllanadi. Kapasitiv sensorlar izolyatsiyalangan elektrodlardan va o'lchash vositasini o'z ichiga olgan silindrsimon metall idishdan iborat. Materiallar darajasi ko'tarilganda, o'tkazmaydigan materialning dielektrik o'tkazuvchanligi havodan sezilarli darajada kichik bo'lganligi sababli, sig'im materialning balandligi bilan o'zgaradi.

18. Surma elektrodining kislotalilik sensori

• Surma elektrodining kislotalilik sensori pH aniqlash, avtomatik tozalash va elektr signalini o'zgartirishni birlashtirgan sanoat onlayn tahlil vositasidir. Bu antimon elektrod va mos yozuvlar elektroddan tashkil topgan pH qiymatini o'lchash tizimi. Sinov qilinadigan kislota eritmasida surma elektrodi yuzasida surma trioksid oksidi qatlami hosil bo'lganligi sababli, metall surma yuzasi va surma trioksidi o'rtasida potentsial farq hosil bo'ladi. Ushbu potentsial farqning kattaligi uchta antimon oksidining kontsentratsiyasiga bog'liq bo'lib, qaysio'lchanadigan kislotali eritmadagi vodorod ionlarining muvofiqligiga mos keladi.

19. Piezorezistiv sensor

• Piezorezistiv sensor yarimo'tkazgich materialining piezorezistiv ta'siriga ko'ra, yarimo'tkazgich materialining substratiga qarshilikni yoyish orqali qilingan qurilma. Substrat to'g'ridan-to'g'ri o'lchov sensori elementi sifatida ishlatilishi mumkin va diffuziya qarshiligi ko'prik hosil qilish uchun substratga ulanadi. Substrat tashqi kuch ta'sirida deformatsiyalanganda, qarshilik qiymatlari o'zgaradi va ko'prik mos keladigan muvozanatsiz chiqish hosil qiladi. Piezorezistiv datchiklar sifatida ishlatiladigan substrat (yoki diafragma) materiallari asosan silikon gofret va germaniy gofretdir. Nozik materiallar sifatida silikon gofretlardan tayyorlangan kremniy piezorezistiv sensorlar, ayniqsa bosimni o'lchash uchun tobora ko'proq e'tiborni tortmoqda. Tezlik va tezlik uchun qattiq holatdagi piezorezistiv sensorlar eng ko'p ishlatiladi.

20. Fotosensitiv sensor

• Fotosensitiv sensor eng keng tarqalgan sensorlardan biridir. U keng assortimentga ega, asosan: fotosellar, fotoko'paytiruvchi quvurlar, fotorezistorlar, fototransistorlar, quyosh batareyalari, infraqizil sensorlar, ultrabinafsha sensorlar, optik tolali fotoelektr sensorlar, rang sensorlari, CCD va CMOS tasvir sensorlari va boshqalar. Uning sezgir to'lqin uzunliklari to'lqin uzunliklari atrofida. ko'rinadigan yorug'lik, shu jumladan infraqizil va ultrabinafsha to'lqin uzunliklari. Yorug'lik sensori yorug'likni aniqlash bilan chegaralanib qolmaydi, shuningdek, bu elektr bo'lmagan miqdorlar optik signallardagi o'zgarishlarga aylantirilsa, ko'plab elektr bo'lmagan miqdorlarni aniqlash uchun boshqa sensorlarni shakllantirish uchun aniqlash elementi sifatida ham foydalanish mumkin. Hozirgi vaqtda optik sensor eng katta chiqish va keng qo'llanilishi bo'lgan sensorlardan biri bo'lib, u avtomatik boshqaruv va elektrsiz o'lchash texnologiyasini joriy etishda juda muhim o'rinni egallaydi.

21. Infraqizil sensor

• The infrared sensor is a sensor that uses the principle of a thermocouple to detect infrared radiation from the physical effect of the interaction between infrared radiation and matter. In most cases, it uses the electrical effect of this interaction. Measure the difference between the target object and the sensor or the object and the ambient temperature. The principle of the thermocouple is that two different metals A and B form a closed loop. When the temperature of the two contact ends is different (T>To), halqada termoelektr hosil bo'ladi. Potensial Eab, bu erda T issiq uchi, ishchi uchi yoki o'lchov uchi deb ataladi va To sovuq uchi, erkin uchi yoki mos yozuvlar uchi deb ataladi. A va B termoslar deyiladi. Termoelektrik potentsialning o'lchami kontakt potentsiali (Burr pastasi potensiali deb ham ataladi) va harorat farqi potentsiali (Tomson potensiali deb ham ataladi) bilan belgilanadi.





22. O'tkazuvchanlik sensori

• Bu eritmaning o'tkazuvchanlik qiymatini o'lchash orqali ion kontsentratsiyasini bilvosita o'lchaydigan va sanoat jarayonida suvli eritmaning o'tkazuvchanligini doimiy ravishda aniqlay oladigan texnologik asbob (integratsiyalashgan sensor). Elektrolit eritmasi metall o'tkazgich kabi elektr tokini yaxshi o'tkazuvchi bo'lganligi sababli, elektrolit eritmasidan oqim o'tganda qarshilik bo'lishi kerak va u Ohm qonuniga mos keladi. Biroq, suyuqliklarning qarshilik harorat ko'rsatkichlari metall o'tkazgichlarga qarama-qarshi bo'lib, salbiy harorat xususiyatlariga ega. Uni metall o'tkazgichlardan farqlash uchun elektrolitlar eritmasining o'tkazuvchanligi o'tkazuvchanlik (qarshilik o'zaro) yoki o'tkazuvchanlik (qarshilik o'zaro) bilan ifodalanadi. Bir-biridan izolyatsiya qilingan ikkita elektrod o'tkazuvchanlik elementini hosil qilganda, tekshiriladigan eritma o'rtaga qo'yilsa va doimiy kuchlanishli o'zgaruvchan tok o'tkazilsa, oqim halqasi hosil bo'ladi. Agar kuchlanish va elektrod o'lchami sobit bo'lsa, pastadir oqimi va o'tkazuvchanlik o'rtasida ma'lum bir funktsional munosabat mavjud.
