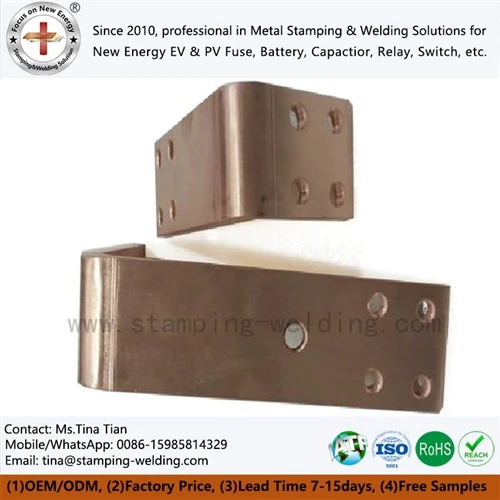

Temir yo'l tranziti va tortish podstansiyalarida yerga ulash va quvvat taqsimlash shinalari

750V va 1500V doimiy relsli tortish tizimlari uchun shina bir vaqtning o'zida nosozlik{2}} oqim yo'llari, issiqlik ko'tarilishi, mexanik kuchlar va izolyatsiya bo'shlig'ini boshqarishi kerak. Temir yo‘l tranzitini yerga ulash shinasi oddiy mis chiziq emas: uning kesishishi, qo‘shma qarshiligi, o‘rnatish geometriyasi, sirt ishlovi va izolyatsion tizimi o‘rnatish uchun belgilangan tortishning qaytishi va topraklama arxitekturasiga mos kelishi kerak. EN 50122-1 standarti statsionar temir yo‘l inshootlari uchun elektr xavfsizligi, topraklama va qaytarish sxemasiga, EN 50122-2 esa doimiy tok tortish tizimlaridagi oqim ta’siriga qaratilgan.







Traktsion podstansiya doimiy quvvatni yuqori{0}}oqim o‘tkazgichlari orqali taqsimlaydi, shu bilan birga himoya bog‘lanish va nosozlik oqimi uchun boshqariladigan yo‘llarni ta’minlaydi. Shunday qilib, yerga ulash va quvvat taqsimlash shinalari o'xshash mis navlaridan ishlab chiqarilgan bo'lsa ham, turli xil elektr funktsiyalariga ega.



Temir yo'l tranzitini yerga ulash shinasi uchun dizaynni ko'rib chiqish nominal tizim kuchlanishidan emas, balki to'liq oqim yo'lidan boshlanishi kerak. Muhandis quyidagilarni aniqlashi kerak:



750V yoki 1500V doimiy tizim kuchlanishi va tegishli izolyatsiyani muvofiqlashtirish.
Doimiy ish oqimi, shu jumladan, atrof-muhit haroratini pasaytirish-.
Kelajakdagi qisqa tutashuv oqimi, nosozlik davomiyligi va qurilmani tozalash-vaqti.
Mis kesma-, shina oralig'i va parallel{1}}o'tkazgich konfiguratsiyasi.
Birgalikda qarshilik, murvatni oldindan yuklash va kontakt-sirt holati.
Traktsiyani o'rnatish loyihasiga muvofiq topraklama va ulash topologiyasi.
Maksimal ish kuchlanishida o'tish va tozalash masofalari.
Qisqa tutashuvlarda elektrodinamik kuchlarga qarshi mexanik qo'llab-quvvatlash oralig'i.
Mis, qoplamali interfeyslar va o'rnatish moslamalari uchun korroziyadan himoya.

EN 50122-1 statsionar temir yo'l inshootlari uchun elektr xavfsizligi, topraklama va qaytarish sxemasini o'z ichiga oladi. DC tortish tizimlari uchun adashgan oqim nazorati ham EN 50122-2 bo'yicha ko'rib chiqishni talab qiladi.





Yuqori{0}}tortishish kuchiga ega ilovalar uchun C1100 sof mis tez-tez tanlanadi, bu erda elektr o'tkazuvchanligi va issiqlik ko'rsatkichlari material qarorida ustunlik qiladi. Yuqori o'tkazuvchanlik mis uchun odatda belgilangan o'tkazuvchanlik maqsadi 100% IACS hisoblanadi.



Biroq, shinaning haqiqiy harorati faqat o'tkazuvchanlik bilan belgilanmaydi. Birgalikda qarshilik, kontakt bosimi, sirt holati, o'tkazgichning geometriyasi va issiqlik tarqalishi dominant o'zgaruvchilarga aylanishi mumkin.



Dizayn o'zgaruvchisi	Muhandislik nuqtai nazari	Oddiy ishlab chiqarish nazorati
C1100 mis	Yuqori elektr o'tkazuvchanligi	Material sertifikati va sinfni tekshirish
Koʻndalang{0}}kesim maydoni	Oqim zichligi va termal ko'tarilishni aniqlaydi	Boshqariladigan oʻlchamlarni-chizish
Birgalikda qarshilik	Mahalliy isitishga ta'sir qiladi	Qarshilik tekshiruvi- bilan bog'laning
Shina tekisligi	Qo'llab-quvvatlash va qo'shma aloqaga ta'sir qiladi	Yassilikni o'lchash
Teshik holati	O'rnatish moslamasini nazorat qiladi	CMM / optik tekshirish
Yuzaki ishlov berish	Korroziya va interfeys barqarorligini nazorat qiladi	Qoplama / qoplama qalinligini tekshirish
Chet holati	Izolyatsiyaning shikastlanishini oldini oladi	Tozalash va vizual tekshirish



Katta mis majmuasi uchun kichik o'lchamli xatolik bir nechta ulanish nuqtalarida to'planishi mumkin. Teshik qadami, egilish burchagi, tirqish kengligi va o'rnatish mos yozuvlar nuqtalari shuning uchun bir xil ma'lumotlar tizimidan boshqarilishi kerak.







Shina o'zining doimiy-joriy talabini qondira oladi va qisqa tutashuv vaqtida ham ishlamay qoladi. Parallel o'tkazgichlar orasidagi elektromagnit kuch noto'g'ri oqim bilan tez o'sib boradi, bu esa qo'llab-quvvatlash oralig'ini, o'tkazgichning yo'nalishini va mahkamlagichning mustahkamligini elektr dizaynining bir qismiga aylantiradi.



Soddalashtirilgan parallel{0}}o'tkazgichlarni joylashtirish uchun elektromagnit kuch lahzali oqimlarning mahsulotiga taxminan proportsionaldir:



Bu erda I oqimni va d o'tkazgich oralig'ini ifodalaydi.



Haqiqiy qisqa tutashuv dizayni-tizimga xos boʻlgan nosozlik oqimi, toʻlqin shakli, oʻtkazgich geometriyasi va himoyani tozalash vaqti-dan foydalanishi kerak. 25 kA nosozlik va 50 kA nosozlikni oddiy ikki marta mexanik dizayn muammosi sifatida ko'rib chiqish mumkin emas, chunki assimetrik oqimning maksimal qiymati RMS qisqa tutashuv qiymatidan- oshib ketishi mumkin.



Shu sababli, shina chizmasi quyidagilarni belgilashi kerak:

Qo'llab-quvvatlash oralig'i mm.
Misning qalinligi va kengligi mm.
KA RMS da qisqa tutashuv toki-.
Belgilangan joylarda maksimal qarshilik oqimi.
Xato davomiyligi milodiy.
Mahkamlagich darajasi va siqish momenti.
Izolyatsiya qiluvchi qo'llab-quvvatlovchi material va mexanik reyting.
Minimal o'tkazgich-to-dirijyor va o'tkazgich-to-erni tozalash.





Ulanish texnologiyasi mahalliy qarshilik va termal taqsimotni aniqlaydi.



Birlashtirish usuli	Asosiy dastur	Muhandislik nazorati	Asosiy xavf
Boltli birikma	Olinadigan podstansiya ulanishlari	Moment va kontakt bosimi	Birgalikda qarshilik kuchayishi
Qarshilik payvandlash	Takroriy mis komponentni birlashtirish	Oqim, kuch va payvandlash vaqti	Issiqlik ta'sir-deformatsiyasi
Qarshilik kumush bilan payvandlash	Mis/kontakt birikmasi	Brazing harorati va plomba nazorati	To'liq bo'lmagan namlash
Lazerli payvandlash	Cu{0}}to-Cu yoki Cu-Al yig'malariga ixcham qiling	Nur kuchi, tezligi va fokus holati	Porozlik/penetratsiya o'zgarishi
Molekulyar diffuziyali payvandlash	Yuqori{0}}yaxlitlikli laminatlangan interfeyslar	Bosim, harorat va sirtni tayyorlash	Interfeysning ifloslanishi



Mis shinalari uchun bo'g'inni oddiy mexanik aloqa sifatida emas, balki elektr interfeysi sifatida baholash kerak. Aloqa qarshiligini xaritalash, vakillik oqimi va metallografik tekshiruv ostida termal tasvirlash o'lchovli tekshiruv vaqtida ko'rinmasligi mumkin bo'lgan mahalliy isitishni aniqlashi mumkin.



Bepul DFM baholash va taklifni so'rang





Tortishish shinasi uchun muhim dizayn parametri shunchaki uning nominal quvvati emas. Ishlab chiqarish chizmasi normal ish paytida ham, nosozlik paytida ham o'tkazgichning o'zini qanday tutishini aniqlashi kerak.



25-50 kA nosozlik oqimi va elektrodinamik yuk

Qisqa tutashuv vaqtida qo'shni o'tkazgichlar oqim yo'nalishiga qarab jozibali yoki itaruvchi elektromagnit kuchlarni boshdan kechiradi. Bu kuchlar to'g'ridan-to'g'ri izolyatsion tayanchlarga, o'rnatish murvatlariga va mis burmalariga o'tadi.



Shunday qilib, shina dizaynini amaliy ko'rib chiqish butun yuk zanjirini tekshirishi kerak:

Mis o'tkazgich → ulanish nuqtasi → mahkamlagich → izolyatsion tayanch → shkaf/podstansiya tuzilishi

Qo'llab-quvvatlash tizimi juda moslashuvchan bo'lsa, mis izolyatsiya bo'shlig'ini kamaytirish uchun etarli darajada harakatlanishi mumkin. Agar shina tegishli kuchlanishni bartaraf etmasdan qattiq cheklangan bo'lsa, termal kengayish haddan tashqari kuchni ulanish nuqtalariga o'tkazishi mumkin.



Yuqori{0}}joriy yig'ilishlar uchun quyidagi o'lchovli xususiyatlarni nazorat qilish kerak:



Parametr	Misol muhandislik nazorati
Mis qalinligi	Chizma{0}}maxsus, odatda mm-daraja nazorati
Shina kengligi	Chizma-maxsus
Teshik diametri	±0,05 mm yoki chizilgan talab
Teshik balandligi	Yig'ishga qarab ±0,05–0,10 mm
Burilish burchagi	± 1 daraja yoki chizilgan talab
Yassilik	Chizma-maxsus
Burr balandligi	Shtamplashdan keyin nazorat qilinadi
Qoplama qalinligi	Texnik xususiyatlari-bog'liq
Birgalikda qarshilik	Loyihaning-maxsus qabul qilish qiymati



Yuqoridagi qiymatlar temir yoʻlni qabul qilishning universal chegaralari emas, balki ishlab chiqarishni{0}}nazorat qilish misollaridir. Yakuniy spetsifikatsiya traktsion{2}}tizim hisobi va mijoz chizmasiga mos kelishi kerak.





Materialni tanlash har bir komponentning elektr va mexanik funktsiyasiga rioya qilishi kerak.



Mulk	C1100 Sof mis	C2680 Guruch
Elektr o'tkazuvchanligi	Yuqori; odatda 100% IACSgacha ko'rsatilgan	Sof misdan sezilarli darajada past
Asosiy afzallik	Oqim o'tkazish va issiqlik o'tkazuvchanligi	Mexanik mustahkamlik va shakllanuvchanlik
Oddiy shina roli	Asosiy quvvat o'tkazgich	Uskuna / shakllangan yordamchi komponent
Qarshilik isitish	Ekvivalent kesma uchun pastki-	Yuqori
Shtamplash harakati	Qalin qismlar uchun jarayonni nazorat qilishni talab qiladi	Umuman qulay
Yuqori{0}}joriy taqsimot	Kam qarshilik hukmron bo'lgan joyda afzallik beriladi	Odatda birinchi tanlov emas
Yuzaki ishlov berish	Interfeysga qarab qalay/nikel/kumush	Qalay/nikel/boshqa belgilangan qoplama



C1100 shinasi mexanik shtamplangan, CNC ishlov berilgan, egilgan, burg'ulash yoki lazer bilan ishlov berilishi mumkin. Yuqori hajmli ishlab chiqarish uchun, bosqichma-bosqich shtamplash va avtomatlashtirilgan shakllantirish geometriya matritsaga asoslangan jarayonga- mos bo'lsa, o'lchamdagi o'zgarishlarni kamaytirishi mumkin.



Progressiv shtamplash va CMM tekshiruvi ± 0,01 mm

Murakkab topraklama va quvvat{0}}tarqatish shinalari birlashtirishi mumkin:

Pirsing teshiklari.
Teshiklar va teshiklar.
Shakllangan burmalar.
Naqshli xususiyatlar.
Kontakt barmoqlari.
O'rnatish uchun havolalar.
Yuzaki{0}}davolash zonalari.



Takroriy geometriyalar uchun progressiv shtamplash pirsing va shakllantirish operatsiyalarini birlashtirishi mumkin. Keyinchalik muhim xususiyatlar CMM tekshiruvi yoki maxsus o'lchagichlar yordamida tekshirilishi kerak.



± 0,01 mm bardoshlik faqat funktsional interfeys talab qiladigan joyda ko'rsatilishi kerak. Har bir xususiyatga oʻta qattiq toleranslarni qoʻllash elektr quvvatini yaxshilamasdan, asbob narxini oshiradi.



Tekshiruv rejasi o'lchamlarni quyidagilarga tasniflashi kerak:

CTQ o'lchamlari - elektr yoki mexanik yig'ilishga bevosita ta'sir qiladi.
Terminallar, izolyatorlar yoki mahkamlagichlar bilan mos keladigan interfeys o'lchamlari -.
Yo'naltiruvchi o'lchamlar - quyi oqimni boshqaradi.
-Funktsional bo'lmagan o'lchamlar - chizmaga qarab boshqariladi, lekin haddan tashqari aniqlikni talab qilmaydi.

Ushbu yondashuv ishlab chiqarishni tekshirishni haqiqiy yig'ish xavfi bilan moslashtiradi.





Temir yo'l ilovalari uchun izolyatsiyani tanlashni yong'in ishlashidan ajratib bo'lmaydi. Joriy BSI roʻyxati BS EN 45545-2:2020+A1:2023 standartini temir yoʻl transportida ishlatiladigan materiallar va komponentlarning yongʻinga qarshi talablari uchun joriy reliz sifatida belgilaydi. Standart amaldagi xavf darajalari va talablar toʻplamiga muvofiq-yongʻinga reaktsiya talablarini belgilaydi.



Elektr shkaflari, tortish uskunalari va izolyatsiyalangan shina majmualari uchun spetsifikatsiya quyidagilarni birlashtirishi mumkin:

Olovga chidamli{0}}izolyatsiya.
Past tutun ko'rsatkichi.
Belgilangan hollarda halogen{0}}bo'sh materiallar talablari.
Dielektrik quvvat.
O'tish masofasi.
Tozalash masofasi.
Haroratga qarshilik.
Kuzatish qarshiligi.
Mexanik ushlab turish.

“Galogen{0}}bepul” iborasi EN 45545 muvofiqligiga ekvivalent sifatida qaralmasligi kerak. EN 45545-2 tasniflash va sinov tizimidir va qo'llaniladigan talablar to'plami temir yo'l qo'llanilishiga, transport vositalarining toifasiga va xavf darajasiga bog'liq.



UL 94 V-0 va EN 45545 yong'inga chidamliligini baholash

UL 94 V-0 va EN 45545-2 turli muvofiqlik tizimlariga murojaat qiladi. UL 94 V-0 tasnifiga ega bo'lgan material avtomatik ravishda EN 45545 muvofiqligi sifatida ko'rsatilmasligi kerak.



Talab	UL 94 V-0	EN 45545-2
Birlamchi qamrov	Plastmassalarning yonuvchanlik tasnifi	Temir yo'l transportida yong'in harakati
Ilova	Materiallar{0}}darajasida yonuvchanlik	Temir yo'l{0}}xususiy material/komponent talablari
Tutunni baholash	Temir yo'l tasnifiga mos kelmaydi	Amaldagi talablarga kiritilgan
Toksiklik	To'g'ridan-to'g'ri o'rinbosar emas	Amaldagi talablar to'plamiga tegishli
Temir yo'lning xavfli darajasi	Belgilanmagan	EN 45545 ramkasi orqali aniqlangan
Xarid qilishdan foydalanish	Materialni tekshirish	Temir yo'lning muvofiqligi spetsifikatsiyasi



Shunday qilib, tortish shinalari majmuasi uchun izolyatsiya spetsifikatsiyasi umumiy "olovga chidamli" tavsifiga tayanish o'rniga aniq material, qalinligi, qo'llanilishi, sinov hisoboti va tegishli EN 45545 talablarini aniqlashi kerak.



Epoxy Powder Coating and >15 kV/mm Dielektrik quvvati

Epoksi kukunli qoplama, qoplama qalinligi, sirt tayyorlash va qattiqlashuv nazorat qilinganda metall qismlarga bardoshli izolyatsion qatlamni ta'minlashi mumkin.



Tegishli muhandislik o'zgaruvchilari quyidagilarni o'z ichiga oladi:

Qoplama qalinligi mkm.
Substrat tozaligi.
Sirt pürüzlülüğü.
Davolanish harorati.
Davolash vaqti.
Adezyon.
Dielektrik parchalanish kuchi.
Chet qoplamasi.
Teshiklar va ochiq metall.
Uzoq{0}}muddatli termal velosipedda yurish.



A specified dielectric breakdown value such as >15 kV/mm material yoki tizim spetsifikatsiyasi sifatida ko'rib chiqilishi kerak, ular tegishli sinov usulida tekshirilishi kerak. U universal EN 45545 talabi sifatida taqdim etilmasligi kerak.







Oldindan burgʻulangan shinalar-oʻrnatish ishlarini qisqartiradi va tortish kabinalari, toʻgʻridan-toʻgʻri elektr uzatish moslamalari va quvvat taqsimlash moslamalari uchun takroriy ulanish joylarini taʼminlaydi. Teshik naqshini o'tkazgich dizayni tugagandan so'ng qo'shib emas, balki izolyatsion qo'llab-quvvatlash geometriyasi bilan birgalikda ishlab chiqish kerak.



Oldindan -burg'ulangan C1100 shina geometriyasi va ±0,05 mm teshik holati

Oldindan burg'ulangan{0}}Taksion podstansiyasi mis bariga odatda o'rnatish teshiklari, terminal teshiklari, tirqishlar yoki ulanish teshiklari kiradi.

Kritik munosabat:



Teshik namunasi → qo'llab-quvvatlash pozitsiyasi → terminal holati → mahkamlash ma'lumotlari

Agar ushbu to'rtta mos yozuvlar bir xil ma'lumotlar tizimidan boshqarilmasa, o'rnatish toleranslari to'planishi mumkin.

Avtomatlashtirilgan yoki yarim{0}}avtomatlashtirilgan yig'ish uchun teshik o'rnini quyidagilar orqali boshqarish mumkin:

Progressiv shtamplash qolipi.
CNC zımbalama.
Lazerli kesish.
CNC ishlov berish.
Maxsus burg'ulash moslamasi.

CMM tekshiruvi murakkab uch o'lchovli shinalarni, ayniqsa, egilishlar o'rnatish teshiklarining fazoviy holatini o'zgartirsa,-birinchi maqolada tekshirish uchun mos keladi.



1500V DC va boshqariladigan bo'shliqda izolyatsion tayanchlar

Izolyatsiya qiluvchi tayanchlar uchta funktsiyani bajaradi:

Supero'tkazuvchilar pozitsiyasini saqlang.
Nosozliklar paytida elektrodinamik harakatga qarshilik ko'rsatish.
Oddiy va g'ayritabiiy sharoitlarda elektr ajratishni saqlang.



1500V doimiy to'plam uchun kerakli bo'shliq va o'tish masofalarini faqat kuchlanishdan belgilash mumkin emas. Ular izolyatsiya tizimiga, ifloslanish sharoitlariga, material xususiyatlariga, balandlikka, ortiqcha kuchlanish toifasiga va tegishli temir yo'l / elektr standartlariga bog'liq.



Shuning uchun chizma etkazib beruvchiga ularni o'zboshimchalik bilan tanlashga ruxsat berishdan ko'ra, kerakli minimal masofalarni belgilashi kerak.



Integratsiyalashgan o'rnatish xususiyatlariga ega Metro Power Interconnect Assambleyasi



Metro Power Interconnect Assambleyasi quyidagilarni birlashtirishi mumkin:

C1100 mis shina.
Laminatsiyalangan shina qismlari.
Qalay{0}}qoplangan yoki nikel bilan qoplangan-interfeyslar.
Izolyatsiya qiluvchi tayanchlar.
Oldindan burg'ulash-o'rnatish teshiklari.
Boltli terminallar.
Lazer{0}}payvandlangan subkomponentlar.
Epoksi kukunli izolyatsiya.
Identifikatsiya belgilari.



Katta hajmli temir yoʻl uskunalari uchun-bu funksiyalarni bitta boshqariladigan yigʻmaga integratsiyalash boʻshashgan komponentlar sonini kamaytirishi va oʻrnatishning takrorlanishini yaxshilashi mumkin.



Bepul DFM baholash va taklifni so'rang







Temir yoʻl loyihalari IATF 16949 tomonidan avtomatik tarzda tartibga solinmasa ham, yetkazib beruvchi EV va sanoat mijozlariga xizmat koʻrsatayotganda{1}}avtomobil ishlab chiqarishni boshqarish tizimi jarayon intizomi, kuzatilishi va oʻlchovlarni boshqarish uchun foydali asos boʻlishi mumkin.



Ishlab chiqarish temir yo'l tranzitini yerga ulash shinasi uchun sifat paketi quyidagilarni o'z ichiga olishi mumkin:

Materiallar sertifikati.
Belgilangan hollarda RoHS / REACH hujjatlari.
Birinchi maqola tekshiruvi.
CMM o'lchovli hisoboti.
Qoplama qalinligi hisoboti.
Elektr qarshiligini o'lchash.
Qoplama qalinligini o'lchash.
Dielektrik qarshilik sinovi.
Kukun qoplamasi uchun yopishqoqlik sinovi.
Payvandlash parametrlari yozuvlari.
Payvandlangan birikmalar uchun-metalografik kesma.
PPAP 3-darajali hujjatlar, agar shartnoma bo'yicha kerak bo'lsa.

CMM ±0,01 mm Tekshirish va CTQ kuzatuvi

Muhim{0}}-sifat xarakteristikalari toʻgʻridan-toʻgʻri tekshirish rejasiga bogʻlanishi kerak.



CTQ	O'lchash usuli	Oddiy nazorat maqsadi
Teshik holati	CMM / optik tizim	Yig'ish moslamasi
Qalinligi	Mikrometr / qalinligi o'lchagich	Joriy quvvat va moslik
Yassilik	CMM / sirt plitasi	Qo'llab-quvvatlash aloqasi
Burilish burchagi	CMM / burchak o'lchagich	Kabinetni rasmiylashtirish
Qoplama qalinligi	XRF	Korroziya/kontakt interfeysi
Kontakt qarshiligi	To'rtta-simli o'lchov	Elektr yo'qotish
Qoplama qalinligi	Eddy{0}}joriy o'lchagich	Izolyatsiyaning mustahkamligi
Dielektrik qarshilik	Salom-pot sinovchi	Elektr izolyatsiyasi
Payvand chokining kirib borishi	Metallografiya/kesimlash	Birgalikda yaxlitlik



Yuqori{0}}oqimli ulanishlar uchun elektr tekshiruvi o'lchovli tekshiruv bilan almashtirilmasligi kerak. Shina har bir chizilgan o'lchamiga javob berishi mumkin va baribir haddan tashqari interfeys qarshiligini ko'rsatishi mumkin.



OEM ishlab chiqarish uchun PPAP 3-darajali hujjatlari

Agar mijoz PPAP 3-darajasini talab qilsa, taqdimnoma quyidagilarni o'z ichiga olishi mumkin:



Dizayn yozuvlari.
Muhandislik o'zgartirish hujjatlari.
Jarayonning diagrammasi.
PFMEA.
Nazorat rejasi.
Tegishli hollarda MSA tadqiqotlari.
O'lchovli natijalar.
Materiallar va ishlash testlari natijalari.
Dastlabki jarayon qobiliyati ma'lumotlari.
Malakali laboratoriya hujjatlari.
Namuna ishlab chiqarish qismlari.
Qismni topshirish kafolati.



Taqdim etishning aniq mazmuni mijozning PPAP qo'llanmasi va shartnoma talablariga muvofiq bo'lishi kerak.





Maxsus shinalar uchun amaliy rivojlanish ketma-ketligi:



2D/3D chizmalarni ko‘rib chiqish → DFM tahlili → materialni tasdiqlash → prototip/T1 namunasi → o‘lchovni tekshirish → elektr sinovi → asboblarni chiqarish → pilot ishlab chiqarish → PPAP → ommaviy ishlab chiqarish



Shtamplangan shina uchun DFM tekshiruvi quyidagilarni aniqlashi kerak:

Minimal egilish radiusi.
Kerakli hollarda don yo'nalishi.
Burr yo'nalishi.
Pirsing ketma-ketligi.
Asbobga kirish.
Chiqib ketish nisbati.
Interferentsiyani shakllantirish.
Qoplama talablari.
Qayta ishlashdan keyingi deformatsiya-.



Payvandlangan agregatlar uchun ko'rib chiqish qo'shimcha ravishda payvandga kirish, issiqlik kiritish, siqish usuli, bo'g'inlarning bir-birining ustiga chiqishi, sirt holati va tekshirish usulini aniqlashi kerak.



Maqsad shunchaki mis bar ishlab chiqarish emas. Bu takrorlanadigan ishlab chiqarish jarayonini o'rnatishdan iborat bo'lib, unda elektr, mexanik va izolyatsiyalash xususiyatlari ketma-ket ishlab chiqarish orqali T1 namunalaridan kelishilgan spetsifikatsiyalar doirasida qoladi.



ISO 14001 va boshqariladigan mis ishlab chiqarish

Misni qayta ishlash, shuningdek, materiallardan foydalanish, kimyoviy tozalash, oqava suvlar, qoplama jarayonlari va ishlab chiqarish chiqindilarini nazorat qilishni talab qiladi.



Atrof-muhitni boshqarish tizimi zarur bo'lganda, ISO 14001 ushbu ishlab chiqarish faoliyati uchun boshqaruv asoslarini taqdim etishi mumkin.



Xarid qilish guruhlari uchun atrof-muhitni muhofaza qilish hujjatlari mahsulot-ish samaradorligini tasdiqlovchi hujjatlardan ajratilishi kerak. ISO 14001 sertifikatining o'zi mis o'tkazuvchanligini, dielektrik kuchini yoki temir yo'l yong'inlari tasnifini tasdiqlamaydi.



750V/1500V DC tortish shinalari uchun muhandislik spetsifikatsiyasi nazorat ro'yxati

Temir yo‘l tranzitini yerga ulash shinasi yoki tortish podstansiyasi mis bariga buyurtma berishdan oldin muhandislik paketi quyidagilarni aniqlashi kerak:



Tizim kuchlanishi: 750V DC / 1500V DC.
Uzluksiz oqim: A.
Kelajakdagi qisqa tutashuv toki{{0}: kA RMS.
Qisqa tutashuvning eng yuqori-toki: kA, agar kerak bo'lsa.
Xato davomiyligi: ms.
Mis toifasi: C1100 / belgilangan ekvivalent.
O'tkazuvchanlik: agar mavjud bo'lsa, 100% IACS kabi maqsad.
Koʻndalang-kesim: kenglik × qalinligi.
Teshik namunasi: ma'lumotlar-boshqariladi.
Bend geometriyasi: burchak va radius.
Yuzaki ishlov berish: qalay / nikel / kumush / yalang'och mis.
Izolyatsiya: epoksi kukuni / qoliplangan izolyatsiya / boshqa belgilangan tizim.
Dielektrik talab: loyiha-maxsus, sinov usuli bilan.
Yong'inga qo'yiladigan talab: tegishli EN 45545 talablari to'plami.
O'chirish va tozalash: hisoblangan loyiha qiymatlari.
Qo'llab-quvvatlash oralig'i: qisqa tutashuvdagi mexanik yukga asoslangan-.
Tekshirish: CMM, elektr qarshilik, qoplama va dielektrik sinovlari.
Hujjatlar: kerak bo'lganda FAI / PPAP darajasi 3.
Kuzatilish: materiallar partiyasi, ishlab chiqarish partiyasi va tekshirish yozuvlari.



Eng ishonchli xarid spetsifikatsiyasi har bir talabni o'lchanadigan xarakteristikaga, tekshirish usuliga va qabul qilish mezoniga bog'laydi. Bu “yuqori elektr o‘tkazuvchanlik”, “olovga chidamli” yoki “og‘ir{1}}vazifa” kabi atamalarni muhandislik chegaralarini almashtirishdan saqlaydi.





PPAP 3-darajali tortish shinalari ishlab chiqarish uchun odatda qanday hujjatlar talab qilinadi?

PPAP 3-darajasi odatda dizayn yozuvlari, jarayon oqimi, PFMEA, nazorat rejasi, o'lchovli natijalar, material/ishlash testi yozuvlari, kerak bo'lganda MSA, namuna qismlari va PSWni talab qiladi. Mijozlarga xos{2}}PPAP talablari ustuvor hisoblanadi.



Maxsus C1100 mis shinasi uchun T1 prototipi qancha vaqt oladi?

T1 vaqti geometriyaga, asboblar talablariga va sirtni qayta ishlashga bog'liq. Oddiy lazer{2}}kesim yoki CNC prototiplari progressiv matritsasiz ishlab chiqarilishi mumkin, murakkab shtamplangan shinalar esa vakili T1 qismlari mavjud bo'lgunga qadar asboblarni ishlab chiqishni talab qiladi.



Qandaymis shinaishlab chiqarish jarayonida tasdiqlangan qoplama qalinligi?

Qalay, nikel yoki kumush qoplama qalinligini XRF yoki boshqa tasdiqlangan{0}}qoplamaning qalinligi usuli yordamida tekshirish mumkin. O'lchov joylari funktsional aloqa joylari va vakillik ishlab chiqarish sirtlarini o'z ichiga olishi kerak, qabul qilish chegaralari chizma yoki sotib olish spetsifikatsiyasida belgilangan.
