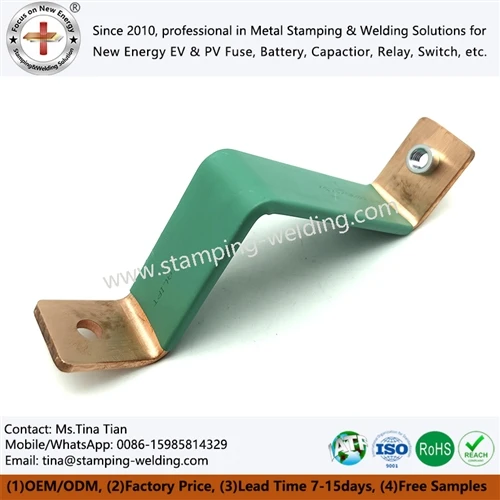

Elektrolizatorlar va ogʻir eritish uchun yuqori-hozirgi moslashuvchan mis kengaytiruvchi ulagichlar

5000A+ elektrolizatorli shinani qattiq mis o'tkazgich sifatida ko'rib bo'lmaydi, agar takroriy termal aylanish sobit terminallar orasidagi masofani o'zgartirsa. Yupqa mis plyonkalardan qurilgan egiluvchan mis kengaytirgich past-qarshilik oqimini saqlab turganda eksenel harakatni o'zlashtiradi; molekulyar diffuziyali payvandlash 0,1 mm mis plyonkalarni lehimsiz yoki lehimsiz birlashtira oladi. Yuqori{6}}oqimli elektrolizatorlar va ogʻir eritish uskunalari uchun dizayn maqsadi faqat moslashuvchanlik emas, balki boshqariladigan qarshilik, oqim zichligi, harorat koʻtarilishi, mexanik harakat va boʻgʻinning yaxlitligidir.





























































Yuqori oqim ulanishining elektr yo'qolishi- quyidagicha:

P = I²R

5000 A da, hatto 20 mŌ qarshilik ham ulanishda taxminan 500 Vt issiqlik hosil qiladi. Bu ikkilamchi tekshirish elementlaridan ko'ra, millivolt-darajadagi kuchlanishning pasayishi va mikro{5}}ohm-darajadagi qarshilikni tegishli dizayn o'zgaruvchilariga aylantiradi.



5000A+ oqim yo'llari va 100% IACS mis o'tkazuvchanligi

Yuqori{0}}oqimli doimiy elektroliz tizimlari uchun mis odatda tanlanadi, chunki yuqori{1}}tozalikdagi elektr mis juda yuqori o'tkazuvchanlikni ta'minlaydi va ixcham oqim yo'llarini qo'llab-quvvatlaydi.



Parametr	Oddiy muhandislik nuqtai nazari
Joriy reyting	5000 A+ uzluksiz yoki ilovaga xos-
Mis material	C1100 / yuqori-o'tkazuvchanlik mis
O'tkazuvchanlik	Tegishli C1100 materiali uchun taxminan 100% IACS
Folga qalinligi	Har bir folga qatlami uchun 0,1 mm
Qo'shma tuzilma	Bir nechta parallel mis plyonkalar
Asosiy funktsiya	Termal kengayish kompensatsiyasi va oqim o'tkazish
Elektr yo'qotish	Qarshilik, aloqa maydoni va oqim taqsimoti bilan aniqlanadi
Tekshirish	O'lchov, elektr qarshilik va payvandning yaxlitligini tekshirish



Ko'p qatlamli folga tuzilishi mexanik kuchlanishni ko'p sonli yupqa mis qatlamlari bo'ylab taqsimlaydi. Qattiq mis barni termal joy almashishni yutishga majburlash o'rniga, alohida plyonkalar mustaqil ravishda egiluvchan bo'ladi.



Bu, ayniqsa, elektrolizatorlar stendlari, rektifikator ulanishlari, doimiy tok shinalari tizimlari va yuqori-oqimli pech uskunalari uchun toʻgʻri keladi, bunda oʻtkazgich harorati ishga tushirish, barqaror ishlash va oʻchirish oʻrtasida sezilarli darajada oʻzgarishi mumkin.



0,1 mm mis plyonkalar va oqimsiz molekulyar diffuziyali payvandlash

Diffuziyali payvandlangan mis shponti boshqariladigan bosim va issiqlik energiyasi orqali birlashtirilgan mis plyonkalardan foydalanadi. Maqsad, alohida lehim yoki qotishma qotishmasiga tayanmasdan, folga interfeysi bo'ylab metallurgiya aloqasini yaratishdir.



0,1 mm mis folga uchun jarayonni nazorat qilish muhim bo'lib qoladi, chunki folga sirt holati, tekisligi, bosim taqsimoti va bog'langan interfeysga ta'sir qilish uchun oksidlanish uchun etarlicha nozikdir.



Boshqariladigan diffuziya{0}}payvandlash jarayoni odatda quyidagilarni hisobga oladi:

Misning tozaligi va elektr o'tkazuvchanligi
Folga qalinligi va qatlamlar soni
Qo'shilishdan oldin sirt tozaligi
To'liq bog'lanish maydoni bo'ylab kontakt bosimi
Payvandlash harorati va turish vaqti
Folga stackning mahalliy deformatsiyasi
Isitish jarayonida oksid hosil bo'lishi
Bog'langan{0}}hudud uzluksizligi
Payvandlashdan keyin elektr qarshiligi
Mexanik kuch va charchoq harakati



Olingan ulanishda qo'shimcha elektr yoki termal interfeysni kiritishi mumkin bo'lgan an'anaviy lehim qatlami mavjud emas.



Yuqori -joriy ilovalar uchun maqsad moʻljallangan qoplama maydoni boʻylab doimiy oqim oʻtkazuvchanligi bilan keng metallurgiya aloqasi.

















































































IEC 60269 va IATF 16949-Yuqori oqimli birikmalar uchun jarayonlarni boshqarish



Ishlab chiqarish yo'nalishi materialni nazorat qilish, shakllantirish, birlashtirish va yakuniy tekshirishni ajratishi kerak. Sanoat xaridorlari uchun tegishli sifat dalillari umumiy material sertifikatiga emas, balki haqiqiy dastur va chizma talablariga bog'liq bo'lishi kerak.



Oddiy boshqaruv vositalariga quyidagilar kiradi:

Materialni tekshirish - mis navi, qalinligi va o'tkazuvchanligi.
Folga tayyorlash - o'lchov aniqligi, sirt holati va tozaligi.
Stacking nazorati - folga soni, orientatsiya va dizayndagi bir-biriga mos kelishi.
Diffuziyali payvandlash - bosim, harorat va tsiklni nazorat qilish.
Yakuniy kengaytirish uzunligi, kengligi, teshik holati va terminal geometriyasini shakllantirish -.
Elektr tekshiruvi - qarshilik yoki kuchlanishning pasayishi-oʻlchovi.
Mexanik tekshiruv - payvand chokining yaxlitligi va o'lchamini tekshirish.
Yakuniy QA - CMM tekshiruvi, vizual tekshiruv va-mijoz uchun maxsus PPAP hujjatlari.



Avtomobildan olingan sifat tizimlari- uchun IATF 16949 texnologik intizomi va PPAP 3-darajali hujjatlari mijoz tomonidan belgilab qo‘yilganda qo‘llanilishi mumkin. Sanoat elektrolizatorlari loyihalari uchun tekshirish rejasi o'rniga tasdiqlangan chizma, texnik shartlar va amaldagi elektr standartlariga mos kelishi kerak.



Bepul DFM baholash va taklifni so'rang





Qattiq mis novda belgilangan termal kengayish koeffitsientiga ega. Uning ikkita o'rnatish nuqtasi mexanik ravishda cheklangan bo'lsa, harorat o'zgarishi erkin harakatni emas, balki siljish va stressni keltirib chiqaradi.



Uzunligi L bo'lgan o'tkazgich uchun taxminiy termal kengayish:

ΔL = × L × ΔT

qayerda:



DL=issiqlik almashinuvi
= termal kengayish koeffitsienti
L=asl o'tkazgich uzunligi
DT=harorat oʻzgarishi



Mis uchun koeffitsient material va harorat oralig'iga qarab taxminan 16-17 × 10⁻⁶/K ni tashkil qiladi.

Misol uchun, 100 K harorat oshishiga duchor bo'lgan 500 mm mis o'tkazgich taxminan shunday bo'lishi mumkin:

DL ≈ 0,82 mm

Qattiq ulanish bu harakatni atrofdagi struktura, o'rnatish teshiklari, terminal deformatsiyasi yoki o'tkazgichning kuchlanishi orqali moslashtirishi kerak. Moslashuvchan mis kengaytirish bo'g'ini o'rniga to'g'ridan-to'g'ri elektr aloqasiga mexanik muvofiqlikni o'z ichiga oladi.



16–17 × 10⁻⁶/K mis kengayishi va termal-sikl kompensatsiyasi

Moslashuvchan qism odatda bitta qalin mis plastinka emas, balki yupqa mis plyonkalar to'plami sifatida yaratilgan.



Qurilish	Mexanik xatti-harakatlar	Elektr yo'li	Oddiy dasturni ko'rib chiqish
Qattiq C1100 mis bar	Kam moslashuvchanlik	To'g'ridan-to'g'ri o'tkazgich	Ruxsat etilgan geometriya
Laminatsiyalangan mis folga to'plami	Yuqori eksenel moslashuvchanlik	Parallel folga yo'llari	Termal harakat
To'qilgan mis konnektor	Yuqori moslashuvchanlik	Bir nechta iplar	Dinamik harakat
Diffuziya{0}}payvandlangan mis shunt	Bog'langan terminallar bilan moslashuvchan folga bo'limi	Katta{0}}maydondagi metallurgiya boʻgʻini	Yuqori{0}}joriy DC tizimlari



Folga stack butun terminal strukturasini deformatsiya qilishni talab qilmasdan egilish va eksenel harakatga imkon beradi.

Shuning uchun elektrolizator shinasi uchun kengaytiruvchi bo'g'in nominal oqim darajasidan ko'proq bo'lishi kerak. Muhandislik chizmasi quyidagilarni aniqlashi kerak:

Uzluksiz oqim
Maksimal oqim
Atrof-muhit harorati
Supero'tkazuvchilar harorati
Kutilayotgan termal tsikl
Maksimal harakat
Minimal egilish radiusi
Terminal-teshik geometriyasi
O'rnatish yo'nalishi
O'rnatish konverti mavjud
Kerakli elektr qarshiligi yoki kuchlanish pasayishi

5000A+ oqim zichligi va issiqlik tarqalishi

5000 A da, moslashuvchan ulagich bo'ylab oqim taqsimoti samarali o'tkazuvchanlik kesma-va interfeys geometriyasiga bog'liq.

Mis folga qatlamlari sonini ko'paytirish mavjud o'tkazuvchan maydonni oshiradi. Biroq, shunchaki folga qo'shish oqimning bir xil taqsimlanishini kafolatlamaydi.

Terminalga o'tish ayniqsa muhimdir. Agar oqim tor maydon orqali folga to'plamiga kirsa, o'tish hududi yaqinida mahalliy oqim zichligi oshishi mumkin.

Shu sababli, terminalning kengligi, plyonkaning bir-birining ustiga chiqishi, payvandlash maydoni va o'rnatish{0}}teshik geometriyasi birgalikda baholanishi kerak.



Amaliy dizayn tekshiruvi quyidagilarni ko'rib chiqishi kerak:

Joriy → terminal → bog'langan zona → folga stack → bog'langan zona → terminal

folga qismini alohida-alohida baholashdan ko'ra.



20mŌ qarshilik va 5000A da I²R yo'qotish

Yuqori oqimda qo'shma qarshilikning ta'siri sezilarli bo'ladi.



Birgalikda qarshilik	5000A da kuchlanish pasayishi	5000A da quvvat yo'qolishi
5 μΩ	25 mV	125 W
10 μΩ	50 mV	250 W
20 μΩ	100 mV	500 W
30 μΩ	150 mV	750 W
50 μΩ	250 mV	1,250 W



Ushbu qiymatlar nima uchun kontakt qarshiligi va payvand chokining qarshiligi dizaynni tekshirish rejasiga kiritilishi kerakligini ko'rsatadi.



20 mŌ dan 10 mŌ gacha bo'lgan pasayish faqat o'lchangan kuchlanishning pasayishini 50 mV ga kamaytirmaydi. 5000 A da, bu ulanishda nazariy qarshilik yo'qotilishini taxminan 250 Vt ga kamaytiradi.



Haqiqiy maydon ishlashi, shuningdek, o'tkazgich harorati, kontakt bosimi, sirt holati, oqim to'lqin shakli va o'rnatish geometriyasiga bog'liq.



Busbar dizayn spetsifikatsiyasini yuklab oling







Yupqa mis folga majmualari an'anaviy ishlov berilgan mis barlardan turli o'lchamli boshqaruvlarni talab qiladi.



Kritik o'lchamlar umumiy uzunlik va kenglik bilan chegaralanmaydi. Kengaytiruvchi ulagich uchun plyonka qalinligi, stack balandligi, klemens tekisligi, teshik joylashuvi, payvand choki kengligi va boʻsh{1}}uzunlik geometriyasi oʻrnatish va elektr quvvatiga taʼsir qiladi.



Mis terminallari uchun ± 0,01 mm CMM tekshiruvi

Nozik terminal komponentlari uchun tanlangan o'lchamlar tasdiqlangan chizma va ishlab chiqarish qobiliyati talab qilingan hollarda ± 0,01 mm gacha nazorat qilinishi mumkin.

CMM tekshiruvi quyidagilarni tekshirishi mumkin:

O'rnatish-teshik holati
Terminal kengligi
Umumiy uzunlik
Parallellik
Yassilik
Teshik-to-chekka masofa
Payvandlangan terminal geometriyasi
Shakllangan profil



Tekshiruv strategiyasi elektr o'rnatishga ta'sir qiluvchi o'lchamlar va mexanik tozalashga ta'sir qiluvchi o'lchamlarni farqlashi kerak.



Misol uchun, o'rnatish{0}}teshigining joylashuvi tolerantligi to'g'ridan-to'g'ri yig'ish moslashuviga ta'sir qilishi mumkin, folgasiz{1}}uzunligi esa mavjud termal harakatga ta'sir qiladi.



C1100 mis va C2680 guruch: 100% IACS da material tanlash

Mis va guruchga almashtiriladigan terminal materiallari sifatida qaramaslik kerak.


Mulk	C1100 Sof mis	C2680 Guruch
Elektr o'tkazuvchanligi	Yuqori; mos baholar 100% IACS ga yaqinlashishi mumkin	C1100 dan past
Asosiy afzallik	Kam elektr qarshilik	Yuqori mexanik kuch va shakllanish harakati
Yuqori{0}}oqim o'tkazgich	Afzal	Ilova-bog'liq
Issiqlik o'tkazuvchanligi	Yuqori	Pastroq
Oddiy foydalanish	Shinalar, plyonkalar, shuntlar	Terminallar, konstruktiv elektr qismlari
Yuqori-joriy yo'qotish	Ekvivalent geometriya uchun pastroq	Ekvivalent geometriya uchun yuqoriroq
Materiallar tanlash haydovchi	Elektr ishlashi	Mexanik / shakllantirish talablari



5000A+ oqim yo'li uchun C1100 odatda elektr o'tkazuvchanligi dizaynda ustunlik qilganda boshlang'ich materialdir. Terminalning qattiqligi, aşınmaya bardoshliligi yoki shakllanish talablari uni ishlatishni oqlaydigan hollarda guruch ko'rib chiqilishi mumkin.



Yakuniy tanlov mijozning elektr, mexanik va atrof-muhit talablariga asoslangan bo'lishi kerak.



15kV/mm Izolyatsiya qilingan yuqori oqim yig'ishlari uchun dielektrik talablar-

Moslashuvchan mis konnektori izolyatsiyalangan korpus ichiga o'rnatilgan bo'lsa, izolyatsiyani mis o'tkazgichdan alohida baholash kerak.

Mumkin bo'lgan izolyatsiya tizimlariga quyidagilar kiradi:

Epoksi kukunli qoplama
Laminatsiyalangan polimer izolyatsiyasi
PET film
Poliimid plyonka
PVX yoki boshqa qo'llash uchun{0}}maxsus izolyatsion materiallar



Tegishli dielektrik spetsifikatsiya faqat material nomidan emas, balki sinov talabi sifatida ko'rsatilishi kerak.



Where specified, dielectric breakdown strength may be evaluated against requirements such as >15 kV/mm, izolyatsiya qalinligi, o'tish masofasi, tozalash va atrof-muhitning qarishi bilan birga.



Yuqori kuchlanishli elektrolizator uskunasi uchun dielektrikni aniqlashda{0}}to'liq yig'ish-nafaqat qoplama materiali- hisobga olinishi kerak.







Elektrolizator rektifikatorlari, vodorod ishlab chiqarish tizimlari va og'ir eritish uskunalari kamdan-kam hollarda bir xil shina konvertlariga ega. Shuning uchun moslashuvchan konnektor ofset terminallarini, teng bo'lmagan terminal kengliklarini, pog'onali folga stakalarini, burchakli o'rnatish yuzalarini yoki assimetrik kengaytirish qismlarini talab qilishi mumkin.



Muhandislik jarayoni dasturni standart konnektor geometriyasiga majburlashdan ko'ra, mijozning chizilgan va o'rnatish konvertidan boshlanishi kerak.



Ofset va assimetrik mis shantlar uchun 5000A+ DFM sharhi

DFM tekshiruvi quyidagilarni tekshirishi kerak:

Joriy{0}}kirish yoʻnalishi
Terminal bilan aloqa qilish maydoni
Teshik diametri va pozitsion bardoshlik
Folga{0}}qatlamlar soni
Folga kengligi
Moslashuvchan erkin uzunlik
Kerakli harakat
Burilish yo'nalishi
Terminal ofset
Payvandlangan{0}}maydon oʻlchamlari
O'rnatish uchun ruxsatnoma

Neytral harakat o'qi noto'g'ri joylashtirilgan bo'lsa, haddan tashqari mexanik stressni yaratishda assimetrik dizayn elektr jihatdan maqbul bo'lishi mumkin.

Shu sababli, mexanik harakat va elektr tokining taqsimlanishi birgalikda ko'rib chiqilishi kerak.



-Die Perchinlash va ±0,01 mm Terminal holatini boshqarish

Mis terminallari yordamchi metall qismlarni o'z ichiga olgan bo'lsa, -perchinlash, shtamplash yoki ikkilamchi shakllantirishda ishlab chiqarish yo'nalishiga birlashtirilishi mumkin.

Oddiy jarayon nazorati quyidagilarni o'z ichiga oladi:

Progressiv shtamplash yoki bo'shatish
Burr{0}}balandlik nazorati
Shakllantirish
Iloji bo'lsa,-parchinlashda
Mis folga tayyorlash
Diffuziyali payvandlash
Terminalni shakllantirish
Yuzaki ishlov berish yoki izolyatsiyalash
CMM tekshiruvi
Elektr va mexanik tekshirish

Aniq shtamplangan komponentlar uchun asboblarning eskirishini faqat nominal qolib{0}}foydalanish bayonotiga tayanmasdan, tanqidiy o'lchamlarga qarab kuzatish kerak.



PPAP 3-darajali va IATF 16949 hajmli ishlab chiqarish hujjatlari

Avtomobil yoki avtomobildan olingan{0}}loyihalar uchun PPAP hujjatlari quyidagilarni o'z ichiga olishi mumkin:

Dizayn yozuvlari
Muhandislik o'zgartirish hujjatlari
Jarayonning diagrammasi
PFMEA
Nazorat rejasi
O'lchov tizimini tahlil qilish
O'lchovli natijalar
Materiallar va ishlash testlari natijalari
Dastlabki jarayonlarni o'rganish
Namuna ishlab chiqarish qismlari
Kerakli hollarda tashqi ko'rinishni tasdiqlash
Qismni topshirish kafolati

PPAP 3-darajasi odatda mijoz tomonidan to'liq taqdim etish to'plami so'ralganda qo'llaniladi.

Sanoat elektrolizatori va eritish ilovalari uchun hujjatlar avtomobil PPAP tuzilmasini avtomatik ravishda qo'llashdan ko'ra mijozning sifat shartnomasiga moslashtirilishi mumkin.



Bepul DFM baholash va taklifni so'rang





Yuqori -joriy kengaytiruvchi birikmalar amaldagi elektr va mexanik nosozlik rejimlariga muvofiq tekshirilishi kerak.

Tekshiruv rejasi mis materialni ham, tayyor konnektorni ham qamrab olishi kerak.



5000A+ Elektr qarshiligi va harorat-koʻtarilishni tekshirish

Ishlab chiqarishni tekshirish dasturi quyidagilarni o'z ichiga olishi mumkin:



Sinov	Muhandislik maqsadi
DC qarshilik	Supero'tkazuvchilar va birikma qarshiligini tekshiring
Voltaj-kesish o'lchovi	Belgilangan oqim ostida elektr yo'qotish miqdorini aniqlang
Harorat-ko‘tarilishi testi	Issiqlik samaradorligini baholang
Termal velosipedda yurish	Mexanik kompensatsiyani tekshiring
Payvand chokining yaxlitligini tekshirish	Bogʻlangan hududning-uzluksizligini tekshiring
O'lchovli tekshirish	Rasmga muvofiqligini tasdiqlang
CMM o'lchovi	Kritik geometriyani tekshiring
Izolyatsiyaga qarshilik	Elektr izolyatsiyasini tekshiring
Dielektrik qarshilik	Izolyatsiya tizimini tekshiring
Ekologik sinov	Belgilangan ish sharoitlarini baholang



To'liq oqim, sinov muddati va qabul qilish chegaralari mahsulot spetsifikatsiyasidan belgilanishi kerak.



5000A uzluksiz oqim va issiqlik-sikl sinovi

Yuqori -joriy kengaytirish ulagichi uchun foydali tekshirish ketma-ketligi:

Dastlabki qarshilik → boshqariladigan oqim yuklash → haroratni barqarorlashtirish → o'chirish → sovutish → termal aylanish → yakuniy qarshilik

Dastlabki va sinovdan keyingi qarshilikni solishtirish{0}}bir o'lchovli tekshiruv aniqlay olmaydigan degradatsiyani aniqlashi mumkin.

Hajmi jihatidan maqbul bo'lib qoladigan, lekin ortib borayotgan interfeys qarshiligini rivojlantiruvchi ulagich uzoq vaqt ishlaganda-termik nosozlik nuqtasiga aylanishi mumkin.


Izolyatsiyani tanlash uchun EN 45545 va UL 94 V-0

Tashish yoki yopiq elektr tizimlariga oʻrnatilgan uskunalar uchun izolyatsiya talablari oʻtga chidamlilik-yoki tutun/toksiklik standartlarini oʻz ichiga olishi mumkin.

Yakuniy dasturga qarab, spetsifikatsiyalar quyidagilarga murojaat qilishi mumkin:

UL 94 V-0
EN 45545
Dielektrik qarshilik talablari
Izolyatsiyaga qarshilik
Siqilish va tozalash
Harorat klassi
Kimyoviy qarshilik
Atrof-muhitning qarishi

Ushbu standartlar asbob-uskunalar toifasiga va belgilangan bozorga muvofiq belgilanishi kerak. Faqatgina material sertifikati tayyor montajning muvofiqligini aniqlamaydi.





To'g'ri qurilish oqim, harakat, harorat, o'rnatish geometriyasi va tekshirish talablariga bog'liq.



Talab	Tavsiya etilgan muhandislik yo'nalishi
5000A+ doimiy oqim	Ko'p qatlamli C1100 mis folga-
Yuqori issiqlik harakati	Uzunroq moslashuvchan bepul bo'lim
Cheklangan o'rnatish maydoni	Ko'p qatlamli ixcham{0}}folga geometriyasi
Kam elektr qarshilik	Yuqori-o'tkazuvchanlik mis va katta bog'langan maydon
Takroriy termal aylanish	Boshqariladigan harakatga ega moslashuvchan folga to'plami
Ofset o'rnatish nuqtalari	Shakllangan/assimetrik terminal geometriyasi
Yuqori kuchlanishli-qo'shimcha	Belgilangan izolyatsiya, o'rmalash va tozalash
Avtomobil sifati tizimi	IATF 16949 / PPAP 3-darajali ko'rsatilgandek
Aniq terminal geometriyasi	CMM tekshiruvi
Oqimsiz -mis birlashma	Molekulyar diffuziyali payvandlash
Korroziyadan himoya	Ilovaga-maxsus sirt ishlovi
Yuqori mexanik yuk	Terminal geometriyasi va payvandlash maydonini optimallashtirish



Moslashuvchan mis kondensatori shunchaki egiluvchan mis bo'lagi sifatida emas, balki to'liq elektro{0}}mexanik komponent sifatida belgilanishi kerak.





DFMni aniq baholash uchun xarid paketi quyidagilarni ta'minlashi kerak:



Nominal uzluksiz oqim
Maksimal ish oqimi
DC yoki AC ilovasi
Ishlash kuchlanishi
Atrof-muhit harorati
Supero'tkazuvchilarning maksimal harorati
Termal{0}}sikl diapazoni
Kerakli harakat
Ulagichning bo'sh uzunligi
Terminal o'lchamlari
Teshik namunasi
Mis navi
Folga qalinligi
Izolyatsiya talablari
Yuzaki ishlov berish- talabi
Elektr qarshiligi maqsadi
Harorat-ko‘tarilish chegarasi
Miqdori va yillik talabi
Majburiy tekshirish standarti
PPAP talabi
Qadoqlash talablari



Chizma, STEP fayli yoki 2D o'lchovli chizma ishlab chiqarish qobiliyatini dastlabki ko'rib chiqish uchun etarli.



5000 A dan yuqori bo'lgan ilovalar uchun ulagich to'liq oqim yo'lining bir qismi sifatida baholanishi kerak. Shina geometriyasi, terminal interfeyslari, o'rnatish moslamalari va sovutish sharoitlari o'lchangan qarshilik va harorat ko'tarilishini sezilarli darajada o'zgartirishi mumkin.





5000A+ egiluvchan mis kengaytirgichni kotirovka qilish uchun qanday ma'lumotlar talab qilinadi?

Nominal oqim, kuchlanish, mis navi, plyonka qalinligi, terminal o'lchamlari, o'rnatish-teshik namunasi, issiqlik harakati, harorat oralig'i, izolyatsiya talablari va yillik miqdorni taqdim eting. 2D chizma yoki STEP fayli DFMni aniqroq koʻrib chiqish imkonini beradi.



0,1 mm bo'lishi mumkinmis folga diffuziya bilan payvandlanadilehim yoki lehim oqimisizmi?

Ha. 0,1 mm qalinlikdagi mis plyonkalarni boshqariladigan molekulyar diffuziyali payvandlash yordamida birlashtirish mumkin. Jarayon an'anaviy lehim yoki oqim qatlamisiz metallurgiya aloqasini hosil qilish uchun bosim va issiqlik energiyasidan foydalanadi.



PPAP 3-darajali -shaxsli mis kengaytirgichlar bilan ta'minlanishi mumkinmi?

Ha. Mijoz talab qilganda, ishlab chiqarish PPAP 3-darajali hujjatlar, jumladan o'lchovli natijalar, materiallar yozuvlari, jarayon oqimi, PFMEA, nazorat rejasi va ishlashni tekshirish ma'lumotlari atrofida tashkil etilishi mumkin.
