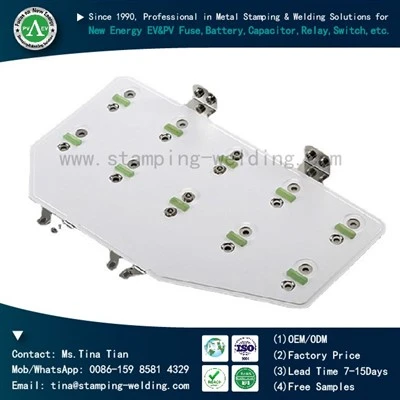

Quvvat kondansatörü DC havolasi uchun laminatlangan shinalar
Quvvat kondansatkichlari uchun laminatlangan avtobuslar DC havolasi - bu shahar aloqasi kondansatkichlari va quvvat modullari uchun maxsus ishlab chiqilgan yuqori darajada integratsiyalangan o'tkazuvchan komponentlar. Bu mahsulot anʼanaviy diskret oʻtkazgichlarni past induktivlik va yuqori ishonchlilikka ega qattiq ulanish strukturasiga aylantirish uchun koʻp qatlamli oʻtkazuvchan mis shinalar va yuqori-ishchanlikli izolyatsion plyonkalarning oʻzgaruvchan laminatsiyalash jarayonidan foydalanadi. Uning asosiy muhandislik qiymati parazitar induktivlikni bostirish, elektromagnit moslashuvni (EMC) optimallashtirish va yuqori{4}}chastotali almashtirish stsenariylarida issiqlik boshqaruvi muammolarini hal qilishda, inverterlar, chastota konvertorlari va energiya saqlash tizimlarining konversiya samaradorligi va uzoq-barqarorligini bevosita aniqlashda yotadi.
- Tez yetkazib berish
- Sifat tekshiruvi
- 24/7 mijozlarga xizmat ko'rsatish
Mahsulotni tanishtirish
Quvvat kondansatkichlari uchun laminatlangan shinalar DC havolasi yuqori{0}}quvvatli oʻzaro bogʻlovchi asosiy komponent boʻlib, maxsus quvvat kondansatkichlarining doimiy toʻlqinli zanjirlari uchun moʻljallangan. U, birinchi navbatda, yangi energiya ishlab chiqarish, energiyani saqlash konvertorlari, sanoat chastotasi konvertorlari, yangi energiyali transport vositalarini zaryadlovchi qoziqlar va oʻrta{2}} va past kuchlanishli elektron qurilmalar kabi stsenariylarga qaratilgan boʻlib, energiya elektronikasi sohasida muhandislik xaridlari va tizim muhandislarining tanlash, xarid qilish va ommaviy joylashtirish ehtiyojlariga aniq mos keladi. An'anaviy diskret kabellar va bir qatlamli mis shina birlashtiruvchi o'zaro bog'lanish echimlaridan farqli o'laroq, ushbu mahsulot integratsiyalangan laminatsiyalangan kompozit, ko'p qatlamli Supero'tkazuvchilar izolyatsiyalash va nozik kalıplama ishlov berish texnologiyasini o'z ichiga oladi, bu an'anaviy doimiy to'g'ridan-to'g'ri aloqa ulanishlarining og'riqli nuqtalarini tubdan hal qiladi, masalan, yuqori parazitlik, zaif indüktans, yuqori issiqlik yo'qotilishi. yig'ish va yuqori-muddatli muvaffaqiyatsizlik darajasi.
Texnik xususiyatlari
Ultra-past parazit induktivlikni optimallashtirish
Elektromagnit maydon simulyatsiyasiga asoslanib, struktura musbat va manfiy Supero'tkazuvchilar qatlamlarning parallel va nosimmetrik qatlamli tuzilishidan foydalangan holda yakunlanadi. Qatlamlar oralig'i va o'tkazgichning kesishish maydonini aniq nazorat qilish doimiy to'lqinning parazit induktivligini 20 nH ichida barqaror nazorat qilishni ta'minlaydi va yuqori-chastotali modellar uchun 10 nH dan pastga tushirilishi mumkin. Bu IGBT/SiC kommutatsiya keskinliklari va kontaktlarning zanglashiga olib keladigan tebranishlarini samarali tarzda bostiradi, quvvat kondansatörü yadrosini haddan tashqari kuchlanish va garmonik ta'sirlardan himoya qiladi va Transport Lokomotiv Power BusBar uchun butun chastota diapazoni bo'ylab doimiy to'g'ridan-to'g'ri ulanishlarning ishlash talablariga moslashadi.
Keng diapazonli parametrlarni sozlash
Nominal kuchlanish DC 500V-3500V va nominal oqimlari 100A-5000A bo'lgan turli quvvat kondansatkichlari bilan mos keladi. Misning texnik xususiyatlari, tasavvurlar maydoni va sirt qoplamasi kerak bo'lganda tanlanishi mumkin. Izolyatsiyaga chidamlilik kuchlanishi AC 3000V/1min dan katta yoki unga teng bo'lib, o'tish masofasi va bo'shliq standartlarga to'liq javob beradi, bu parametr nuqtai nazaridan izolyatsiya buzilishi xavfini yo'q qiladi.
Empedansga mos keladigan dizayn
Mahsulotning umumiy DC qarshiligi 0,1 mŌ dan kam yoki unga teng, terminal kontaktining qarshiligi barqaror va boshqarilishi mumkin, kontaktlarning zanglashiga olib kelishi va mahalliy issiqlik hosil bo'lishi sezilarli darajada kamayadi, ichki qarshilik xususiyatlari quvvat kondensatoriga juda mos keladi, doimiy to'g'ridan-to'g'ri ulanishning quvvat uzatish samaradorligini samarali oshiradi va tizimning haddan tashqari qizishi va samaradorlikning oldini oladi.
Asosiy funktsiyalari
Yuqori-Quvvat bilan integratsiyalangan aloqa
Ko'p qatlamli o'tkazuvchan va izolyatsiyalovchi integratsiyalangan laminatlangan strukturadan foydalangan holda, ushbu mahsulot an'anaviy diskret mis shinalari va kabel ulanishlarini to'liq almashtirib, yuqori-quvvat, kam{2}}yo'qotish va quvvat kondansatkichlarining doimiy ulanishlarini barqaror ulash imkonini beradi, shu bilan birga yig'ish xatolari va qo'shimcha ish unumdorligi yo'qotishlarining oldini oladi.
01
Ultra{0}}past induktivlik va tebranish qarshiligi
Nosimmetrik musbat va manfiy elektrodlarni yig'ish sxemasi dizayniga asoslanib, doimiy to'lqinning parazit induktivligi 20nH ichida barqaror nazorat qilinadi, moslashtirilgan yuqori{1}}chastotali versiya esa 10nH gacha. Bu IGBT/SiC kommutatsiya keskinliklari va kontaktlarning zanglashiga olib keladigan tebranishlarini samarali ravishda bostiradi, bu esa kondansatör yadrosi va Web Server BusBar uchun quvvat qurilmalarini har tomonlama himoya qiladi.
02
Past qarshilik va yuqori{0}}samarali issiqlik tarqalishi
Issiqlik tarqalish yo'llarini optimallashtirish uchun ixcham o'tkazgichlar bilan birgalikda o'tkazuvchi substrat sifatida yuqori-tozalikdagi T2 misidan foydalanish, umumiy doimiy to'g'ridan-to'g'ri qarshilik 0,1 mŌ dan kam yoki unga teng bo'lib, issiqlik yo'qotilishini sezilarli darajada kamaytiradi-. Elektr lokomotiv uchun busBar kondansatörning ichki qarshiligiga aniq mos keladi, bu esa havolani uzatish samaradorligini har tomonlama yaxshilaydi.
03
Yilni, moslashtirilgan va yig'ish oson
Integratsiyalashgan laminatlangan dizayn an'anaviy echimlarga nisbatan sanoat chastota konvertori shinasining hajmini 40% -60% ga kamaytiradi. U moslashtirilgan teshiklarni va egilish shakllarini qo'llab-quvvatlaydi, yig'ish xatolari 0,1 mm dan kam yoki unga teng bo'lishi qat'iy nazorat qilinadi. Joyda ikkinchi darajali ishlov berish talab qilinmaydi, bu kabinet maydonini samarali tarzda soddalashtiradi va yig'ish jarayonini tartibga soladi.
04
Uzoq{0}}Barqarorlik va Barqarorlik
Yuqori{0}}haroratga chidamli izolyatsiyalash vositalaridan, chekka passivatsiya muhrlash texnologiyasi bilan birlashtirilgan hamda yuqori-standart izolyatsiya va mexanik himoya bilan toʻldirilgan holda, u yuqori va past haroratlar va nam muhit kabi ogʻir ish sharoitlariga mos keladi. Mainframe BusBar 15 yillik dizayn muddatiga ega bo'lgan quvvat kondansatkichlari bilan mos keladi va tizimning umumiy ishlash muddatini uzaytiradi.
05
Texnik jamoa
Kompaniyaning asosiy texnik tayanchi Xiamen Hongfa Group davlatga tegishli{0}}bir listing kompaniyasi (rele va switch sanoatida dunyodagi birinchi raqamli) hisoblanadi. Elektr sanoatida 30 yildan ortiq tajribaga ega bo'lgan holda, ular nafaqat malakaliQuvvat kondansatörü DC havolasi uchun laminatlangan shinalar, balki mijozlarga sanoatning ilgʻor texnologiyalariga asoslangan quvvat kondansatkichlarining doimiy toʻgʻridan-toʻgʻri ulanish tizimlari uchun xarajatlarni kamaytirish va samaradorlikni oshirish yechimlarini taqdim eting. Ular, shuningdek, texnologiya va ta'minotning ikki tomonlama kafolatlariga erishish uchun mahsulot dizaynini optimallashtirish, tizim ish faoliyatini yaxshilash va so'nggi sanoat texnologiyalari tendentsiyalarini almashishda yordam berishi mumkin.
Biz bilan bog'lanish
Moslashtirilgan tanlov, namunaviy dastur, texnik echimlarni muvofiqlashtirish va quvvat kondensatori DC havolasi uchun laminatlangan shinalarni ommaviy xarid qilish ehtiyojlari uchun moslashtirilgan muhandislik moslashuv echimini va aniq kotirovkani olish uchun istalgan vaqtda texnik va biznes guruhlarimizga murojaat qiling.
