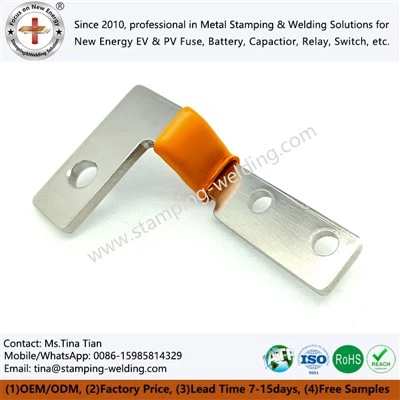

Moslashuvchan qatlamli tekis mis shina
Moslashuvchan qatlamli yassi mis shinasi yuqori samarali oʻtkazuvchan ulanish komponenti boʻlib, aniq payvandlash yoki diffuziyali bogʻlash jarayonlari orqali birlashtirilgan yuqori-tozalikdagi mis folga koʻp qatlamli qatlamli struktura yordamida ishlab chiqariladi. An'anaviy qattiq mis shinalar bilan solishtirganda, bu moslashuvchan laminatlangan mis konnektori yuqori moslashuvchanlikni, tebranish qarshiligini va fazoviy moslashuvchanlikni taklif qiladi; yangi energiya uskunasidagi termal kengayish, konstruktiv siljish va o'rnatish tolerantliklaridan kelib chiqadigan mexanik kuchlanishlarni samarali tarzda yumshatadi.
- Tez yetkazib berish
- Sifat tekshiruvi
- 24/7 mijozlarga xizmat ko'rsatish
Mahsulotni tanishtirish
Moslashuvchan qatlamli tekis mis shinasi nima?
Ushbu mahsulot asosan laminatlangan kompozit o'tkazuvchan komponent bo'lib, strukturasi uchta funktsional zonadan iborat:
Moslashuvchan qism (o'rta zona):Oʻnlab qoʻyilgan ultra yupqa mis plyonkalardan- tashkil topgan. Har bir plyonka mustaqil ravishda egilib, qatlamlara-bir oz sirg'ayish imkonini beradi; bu juda past egilish qattiqligi va mukammal joy almashish kompensatsiyasi qobiliyatiga olib keladi.
Birlashtirilgan uchlari (terminal zonalari):Molekulyar diffuziyali payvandlash orqali hosil boʻlgan-mis folga interfeysidagi atomlar issiqlik va bosim ostida-bir-biriga tarqalib, xossalari asosiy metallnikiga yaqin boʻlgan zich, qattiq blok hosil qiladi. Ushbu uchlar burg'ulash, frezalash, teginish yoki terminallar bilan burishish yoki kontakt yuzalar sifatida ishlatilishi mumkin.
Yuzaki va izolyatsiya qatlamlari:Agar kerak bo'lsa, qalay, nikel yoki kumush qoplama qo'llanilishi mumkin. Tashqi qatlam variantlari orasida kuchlanish darajasi va o'rnatish muhitiga qarab PVX qoplamasi, issiqlik{1}}shrink trubkasi, epoksi püskürtme, izolyatsiya qog'ozini o'rash yoki mis sirtini yalang'och qoldirish kiradi.
Yuqori oqim kuchlanishi uchun ishlatiladigan mis plyonkali shina Texnik xususiyatlari: Uzoq muddatli ishonchlilikni aniqlaydigan asosiy o'lchovlar-
Vibratsiyali charchoqqa chidamlilik
Ko'p{0}}folga tuzilishi bitta o'tkazgichning egilish kuchlanishini o'nlab mustaqil plyonkalar bo'ylab taqsimlaydi, bu mahalliy kuchlanishni keskin kamaytiradi va tasodifiy tebranish va doimiy mexanik zarba sharoitida charchoq muddatini sezilarli darajada uzaytiradi. Bu avtomobil va temir yo'l transportida uni tanlashning asosiy sababidir.
01
Ko'chish va tolerantlik kompensatsiyasi
U ishlab chiqarish toleranslari, montajning noto'g'ri joylashishi va termal kengayish yoki qisqarish natijasida yuzaga keladigan eksenel va burchakli siljishlarni samarali tarzda o'zlashtiradi va shu bilan ulanish interfeyslarini doimiy, qo'shimcha egilish momentlaridan xalos qiladi.
02
Past empedans va issiqlik tarqalishi
Diffuziya{0}}payvandlangan terminallar juda past va barqaror interfeys qarshiligini ta'minlab, metallurgik bog'lanish hosil qiladi; Bu ko'pincha murvatli tirgak bo'g'inlarida fretting oksidlanishidan kelib chiqadigan qarshilikning siljishini oldini oladi. Bundan tashqari, laminatlangan struktura bir xil kesmadagi qattiq shinalarga qaraganda ancha katta issiqlik tarqaladigan sirt maydonini taqdim etadi, bu esa haroratni pasaytirishga yordam beradi.
03
Hozirgi tashuvchilik va teri ta'siri
O'rta{0}}to-yuqori chastotali yoki yuqori{2}}joriy ilovalarda parallel ko'p{3}}folga tuzilishi oqim taqsimotini yaxshilaydi va teri effekti tufayli samarali kesma-bo'lim yo'qotilishini yumshatadi va shu bilan oqim o'tkazish samaradorligini oshiradi.
04
Engil dizayn va kosmik tejamkorlik
Ekvivalent oqim o'tkazuvchanligi-bo'lgan simi yechimlari bilan solishtirganda, laminatlangan shinalar yanada ixcham hajm va boshqariladigan marshrutni taklif qiladi, bu esa shkafning ichki tartiblarini tartibga solish va avtomatlashtirilgan yig'ishni osonlashtiradi.
05
Laminatsiyalangan mis folga avtobusining asosiy funktsiyalari va dastur afzalliklari
Asosiy funktsiyalari: moslashuvchan oqim o'tkazuvchanligi, joy almashish kompensatsiyasi va stress izolyatsiyasi.
Yangi energiya avtomobili (NEV) sektori
Batareya xujayrasi modullarining ketma-ket/parallel ulanishlari, yuqori kuchlanishli batareya zanjirlari va motorlar va elektron boshqaruv bloklari orasidagi quvvat ulanishlari uchun ishlatiladi.
Energetika va elektr jihozlari sektori
Ilovalarga quruq{0}}turdagi transformatorlar uchun past kuchlanishli yon terminallar, kommutator shinalari uchun oʻtish ulanishlari, shinalar tranking tizimlari uchun kengaytiruvchi boʻgʻinlar va generatorlar va quvvat taqsimlash tizimlari oʻrtasidagi tebranish{2}}izolyatsiya qiluvchi ulanishlar kiradi.
standartlashtirilgan ishlab chiqarish
Qattiq ulanishlar bilan bog'liq bo'lishi mumkin bo'lgan{0}}sotishdan keyingi nosozliklarni bartaraf qiladi; uchastkada kesish, o'rnatish yoki ikkinchi darajali ishlov berish-kerakligini yo'q qiladi; va komponentlar darajasida yetkazib berish orqali Materiallar Bill (BOM) va yetkazib beruvchilarni boshqarishni soddalashtiradi.
Moslashuvchan qatlamli tekis mis shina uchun tez-tez so'raladigan savollar
1-savol: Moslashuvchan qatlamli tekis mis shina nima uchun ishlatiladi?
-
Moslashuvchan qatlamli yassi mis shinalar asosan EV akkumulyatorlari, energiya saqlash tizimlari, quvvat taqsimlash uskunalari va elektr shkaflardagi yuqori-oqimli elektr ulanishlari uchun ishlatiladi.
2-savol: Moslashuvchan mis shina va qattiq mis shina o'rtasidagi farq nima?
-
Moslashuvchan mis shinalar laminatlangan mis folga qatlamlaridan foydalanadi, bu esa yaxshi moslashuvchanlik va tebranish qarshiligini ta'minlaydi, qattiq mis shinalari esa asosan qattiq elektr ulanishlari uchun ishlatiladi.
3-savol: Apollon mis folga ulagichlarining o'lchami va tuzilishini moslashtira oladimi?
-
Ha. Apollon mijozning chizmalariga va dastur talablariga muvofiq tayyorlangan qalinligi, kengligi, uzunligi, terminal dizayni, izolyatsiyalash usuli va sirtni ishlov berishni qo'llab-quvvatlaydi.
4-savol: Laminatsiyalangan mis shina uchun qanday ishlab chiqarish jarayonlari qo'llaniladi?
-
Odatdagi jarayonlar mis folga kesish, stacking, payvandlash, sirt ishlov berish va ishonchli ulanish sifatini ta'minlash uchun elektr ish faoliyatini tekshirishni o'z ichiga oladi.
5-savol: Qaysi sohalarda moslashuvchan laminatlangan mis shinalari ishlatiladi?
-
Ular EV, ESS, quyosh energiyasi, energiya elektronikasi, sanoat elektr jihozlari va zaryadlash infratuzilmasida keng qo'llaniladi.
Biz bilan bog'lanish
Agar siz yangi energiya vositalari, energiya saqlash uskunalari yoki yuqori{0}}kuchlanishli elektr loyihalari uchun akkumulyator tizimlarini ishlab chiqayotgan bo‘lsangiz, Apollon professional xizmatlarni-shu jumladan, dizaynni optimallashtirish, prototip yaratish va ommaviy ishlab chiqarishni qo‘llab-quvvatlashni taklif etadi.Yangi energiya vositalari uchun laminatlangan moslashuvchan avtobus-Muayyan ilova ehtiyojlaringizga moslashtirilgan boʻlib, barqaror va ishonchli muhandislik aloqasi yechimlarini taʼminlashga yordam beradi.
