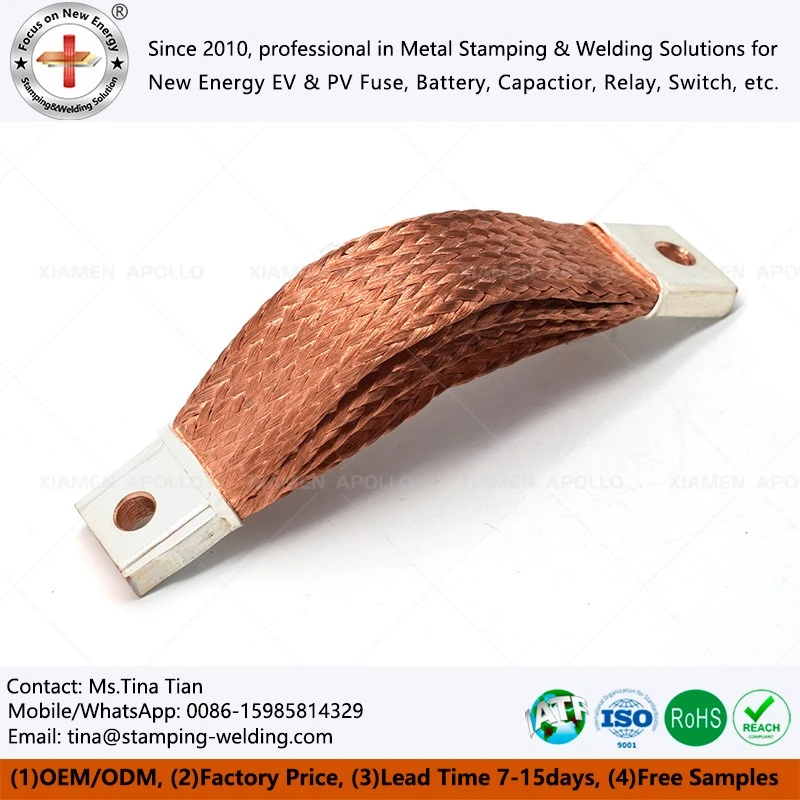

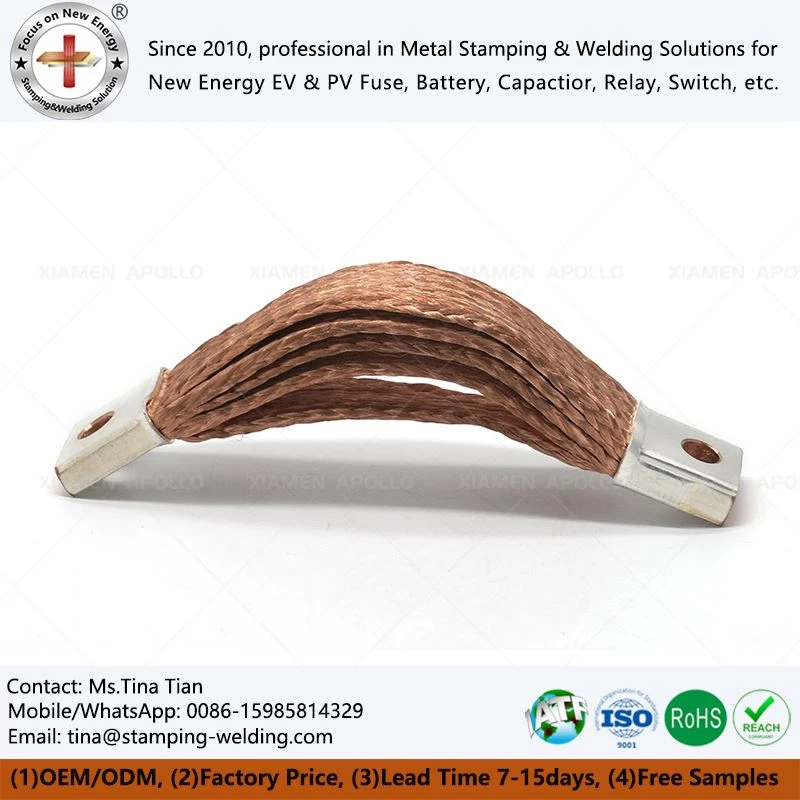

Payvandlangan uchlari bilan moslashuvchan mis o'ralgan simli konnektorlar
Payvandlangan uchlari bo'lgan egiluvchan mis to'qilgan simli ulagichlar past qarshilik, tebranish qarshiligi va barqaror o'tkazuvchanlikka ega yuqori-oqimli moslashuvchan elektr ulanishlari uchun mo'ljallangan. Mahsulot EV, ESS, quvvat taqsimoti va sanoat elektr ilovalari uchun koʻp tarmoqli mis toʻqish, payvandlangan terminal uchlari, optimallashtirilgan material tanlash va aniq ishlab chiqarish jarayonlariga ega.
- Tez yetkazib berish
- Sifat tekshiruvi
- 24/7 mijozlarga xizmat ko'rsatish
Mahsulotni tanishtirish
Yuqori tebranish quvvatini taqsimlash muhitlarida issiqlik kengayishi va mexanik charchoq ko'pincha qattiq shina ulanishlarining yorilishi yoki kontakt yuzalarida bo'shashishiga olib keladi. Payvandlangan uchlari bo'lgan bu moslashuvchan mis to'qilgan simli konnektorlar dinamik struktura harakatini o'zlashtirish uchun tekis yoki yumaloq profillarda ko'p tarmoqli C11000 OFE qizil mis simidan (0,05 mm–0,15 mm diametrli) foydalanadi. Terminallar yuqori-tonnali sovuq siqish yoki qarshilik pressiga-payvandlash orqali qattiq kontaktli bloklarga birlashtirilib, plomba metallini va qo'shimcha kontakt qarshiligini yo'q qiladi. Xiamen Apollo Stamping Welding Technology Co., Ltd aniqlik bilan ortiqcha oro bermay va presslashdan-elektrik-kalaylash, kumush qoplama va maxsus PVX, PET yoki silikon gilzalarga qadar{11}}to‘liq ishlov berishni-oxirigacha-boshqaradi. Muhandislik guruhimiz EV akkumulyatorlari, transformatorlar va telekommunikatsion yerga ulash tizimlarining uzluksiz amper xususiyatlariga{17}}kesim maydonini moslashtirish uchun to‘liq DFM tekshiruvlarini taqdim etadi.
Texnik spetsifikatsiyalar va materiallar standartlari
| Parametr toifasi | Texnik atribut / spetsifikatsiya | Asosiy material / qiymat diapazoni | Muhandislik standarti | Sinov va sifat usuli |
| Xom ashyo va tozalik | Supero'tkazuvchilarning asosiy simlari darajasi | C11000 / E-Cu Oliy-Tozalikdagi qizil mis (Cu 99,95% dan katta yoki unga teng) | GB/T 5231 / ASTM B152 | Spark OES kimyoviy tahlili |
| Supero'tkazuvchilar xoch-bo'limi | Standart sim o'lchagichlar | 15 mm², 25 mm², 35 mm², 50 mm², 70 mm², 95 mm², 120 mm²+ | DIN 46433 / ISO 2768-m | Optik mikroskop va kaliperni o'lchash |
| Strand qurilishi | Yagona simning diametri va zichligi | 0,12 mm iplar; 80% - 95% ortiqcha oro bermay zichligi | GB/T 5231 / ASTM B172 | Avtomatlashtirilgan sim hisoblagichi va optik zichlikni tekshirish |
| DC qarshilik | 20 daraja elektr qarshiligi | 0,07 Ō/m dan kam yoki unga teng (25 mm² profil namunasi) | IEC 60028 | Mikro-ohmmetr qarshiligini tekshirish |
| Joriy yuk tashish quvvati | Doimiy ish oqimi | 200 A – 250 A (50 mm² profil @ 70 daraja ish haroratida) | DIN 43671 / IEC 60512-5 | Haroratning doimiy ko'tarilishi testi |
Ishlab chiqarish jarayoni va issiqlik boshqaruvi
Koʻp-torli simli oʻrash
Yuqori{0}}tezlikdagi ortiqcha oro bermay mashinalari 0,05 mm–0,15 mm kalaylangan yoki yalang'och C11000 mis iplarini bir xil, past zichlikdagi to'quvlarga aylantiradi, bu esa payvandlangan uchlari bo'lgan egiluvchan mis o'ralgan sim konnektorlari uchun egilish radiusini va charchoq muddatini maksimal darajada oshiradi.
Sovuq{0}}Press terminalini shakllantirish
Yuqori{0}}tonnali mexanik presslar payvandlangan uchlarini aniq to'rtburchaklar geometriyalarga siqib chiqaradi va mis o'ralgan tuproqli simli kabel uchun mijozning 2D nashrlariga ko'ra aniq murvat teshiklari profillarini shtamplaydi.
Elektr-Qoplama liniyasi
Inline elektro-qalay yoki kumush qoplama ochiq klemens yuzalari ustida bir xil, korroziyaga-bardoshli to'siq hosil qilib, quvvat ulagichi tekis egiluvchan batareyali tarmoqli shinalar uchun yuqori haroratli termal davrlarda mis oksidlanishini oldini oladi.
Issiqlik tarqalish geometriyasi
G'ovakli, tekis-o'rilgan ko'ndalang-bo'lim qattiq novda bilan solishtirganda sirt{2}}maydon-va{4}}hajm nisbatini oshiradi, bu esa uzluksiz haddan tashqari oqim kuchlanishi vaqtida ulagichni majburiy havo sovutish imkonini beradi.
Tez-tez so'raladigan savollar
Savol: Nima uchun standart qisish terminallari o'rniga payvandlangan uchlarini tanlash kerakPayvandlangan uchlari bilan moslashuvchan mis o'ralgan simli konnektorlar?
Javob: Payvandlangan uchlari boshqariladigan elektr qarshilikka ega barqaror mis-to-terminal ulanishini hosil qiladi. Ular tebranish davrlarida ipning bo'shashish xavfini kamaytiradi va EV akkumulyatorlari, ESS tizimlari va yuqori-oqimli elektr jihozlari uchun mos keladi.
Savol: Avtomobil ta'minoti loyihalari uchun qanday sifatli hujjatlar taqdim etilishi mumkin?
Javob: Zavod ISO9001 va IATF16949 mis o'ralgan shinali elektr moslashuvchan simli kabel ishlab chiqarish tizimlarini qo'llab-quvvatlaydi, loyiha talablariga muvofiq o'lchovli tekshiruv hisobotlari, elektr sinovlari yozuvlari, material sertifikatlari va PPAP hujjatlari mavjud.
Savol: Moslashuvchan mis to'qilgan konnektorlarni turli oqim ko'rsatkichlari uchun sozlash mumkinmi?
Javob: Ha. Supero'tkazuvchilar kesimi, ortiqcha oro bermay qatlamlari, terminal o'lchamlari, payvandlash usuli va qoplamali ishlov berish joriy yuk, o'rnatish maydoni va mijozlar chizmalarida taqdim etilgan issiqlik talablari asosida moslashtirilishi mumkin.
Biz bilan bog'lanish
Bizga 2D/3D SAPR chizmalaringizni (STEP, DWG, PDF) yoki DFMni darhol baholash, terminal asboblar rejasi va zavod{2}}to'g'ridan-to'g'ri kotirovkasi uchun joriy sig'im talablarini 24 soat ichida yuboring.
